К155ТВ15 - два J-K триггера

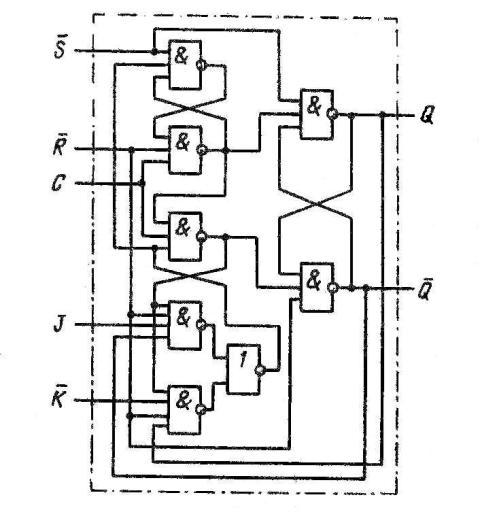

Микросхема представляет собой два тактируемых J-K триггера с установкой в 0 и 1. Считывание информации с входов J и K происходит во время положительного перепада на входе С, а на выходы она передается во время отрицательного перепада. Логические уровни на J и K не должны изменяться, пока на С высокий уровень. Если соеденить выводы J и K триггер будет работать как обычный счетный (делить частоту на 2).

Таблица истинности
Входы Выходы
R S C J K Q
Условные обозначения
H Сигнал высогоко уровня (лог. "1")
L Сигнал низкого уровня (лог. "0")
Импульс (переход с лог. "0" в лог. "1" и обратно)
X Не имеет значения
? Не определено
L H X X X H L
H L X X X L H
L L X X X ? ?
H H L L Q
H H H L H L
H H L H L H
H H H H Q

Корпус К155ТВ15 типа 238.16-1, масса ≤ 2 г.

Корпус ИМС К155ТВ1

238.16-1 package view
Корпус ИМС К155ТВ1

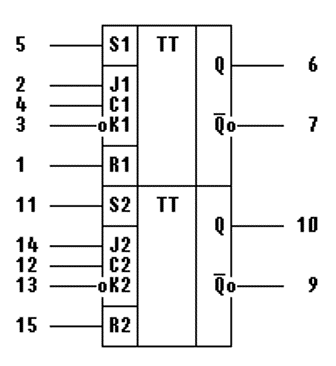

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

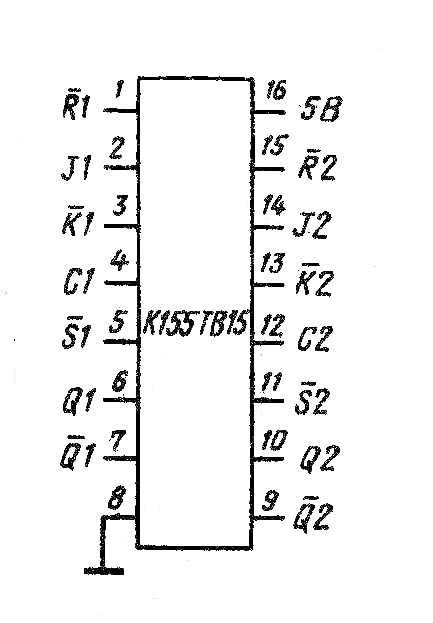

Назначение выводов
№ вывода Назначение
1,15 вход установки "0"
2 вход J1
3 вход K1
4,12 вход синхронизации
5,11 вход установки "1"
6,7,9,10 выходы
8 общий
13 вход K2
14 вход J2
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня
по входам J,K ≤ -1,6 мА
по входам С,S ≤ -3,2 мА
по входу R ≤ -4,8 мА
Входной ток высокого уровня
по входам J,K ≤ 0,04 мА
по входам С,S ≤ 0,08 мА
по входу R ≤ 0,16 мА
Ток потребления ≤ 30 мА
Потребляемая статическая мощность ≤ 157,5 мВт

Зарубежные аналоги

  • SN74109N

Литература

  • Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
  • Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
  • Онлайн справочник chipinfo.ru : К155ТВ15 - два J-K триггера
