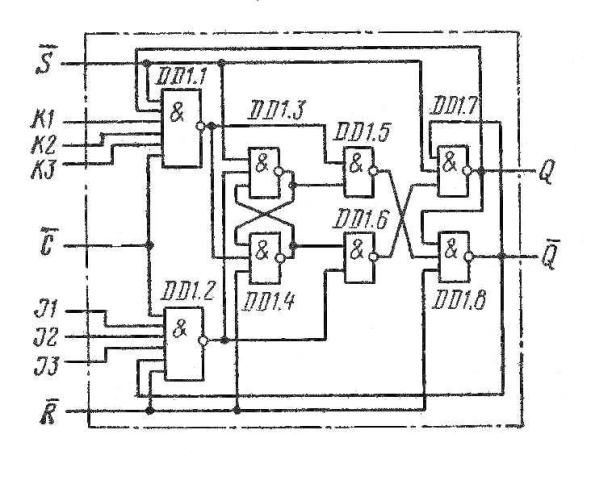

Микросхема представляет собой
два независимых тактируемых J-K триггера с установкой в 0 и 1.
универсальный многоцелевой JK-триггер с элементами 3-И по входам J и K.
Считывание информации с входов J и K происходит во время положительного перепада на входе С, а на выходы она передается во время отрицательного перепада. наличие низкого уровня на входах R и S одновременно дает неопределенное состояние на выходах. Логические уровни на J и K не должны изменяться, пока на С высокий уровень. Если соеденить выводы J и K триггер будет работать как обычный счетный (делить частоту на 2).
Таблица истинности
Входы
Выходы
R
S
C
(J1 ∧ J2 ∧ J3)
(K1 ∧ K2 ∧ K3)
Q
Q̅
Условные обозначения
H
Сигнал высогоко уровня (лог. "1")
L
Сигнал низкого уровня (лог. "0")
⇅
Импульс (переход с лог. "0" в лог. "1" и обратно)
X
Не имеет значения
?
Не определено
L
H
X
X
X
H
L
H
L
X
X
X
L
H
L
L
X
X
X
?
?
H
H
⇅
L
L
Q
Q̅
H
H
⇅
H
L
H
L
H
H
⇅
L
H
L
H
H
H
⇅
H
H
Q̅
Q
Корпус К155ТВ1 типа 201.14-2, масса ≤ 1 г и у КМ155ТВ1 типа 201.14-8, масса ≤ 2,2 г.
Корпус ИМС К155ТВ1
Корпус ИМС К155ТВ1
Корпус ИМС КМ155ТВ1
Корпус ИМС КМ155ТВ1

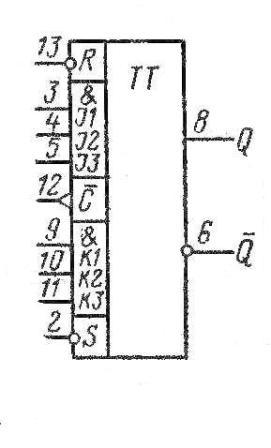

Условное графическое обозначение
Условное графическое обозначение

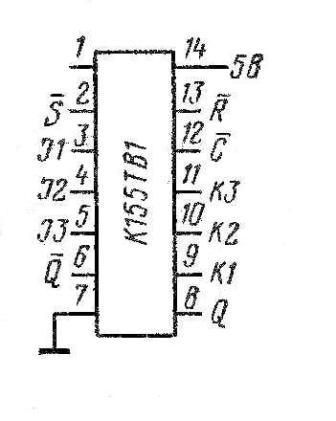

Назначение выводов
№ вывода
Назначение
1
свободный
2
вход R
3-5
входы J1-J3
6
выход Y2
7
общий
8
выход Y1
9-11
входы K1-K3
12
вход C
13
вход S
14
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Напряжение на антизвонном диоде
≥ -1,5 В
Входной ток низкого уровня
по входам 3-5,9-11
≤ -1,6 мА
по входам 2,12,13
≤ -3,2 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Ток короткого замыкания
-18...-55 мА
Ток потребления
≤ 20 мА
Потребляемая статическая мощность
≤ 105 мВт
Время задержки распространения при включении
≤ 40 нс
Время задержки распространения при выключении
≤ 25 нс
Тактовая частота
≤ 15 мГц
Зарубежные аналоги
SN7472N
SN7472J
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
