Микросхемы ТТЛ (74...)

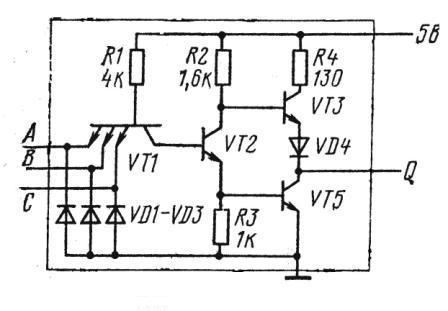

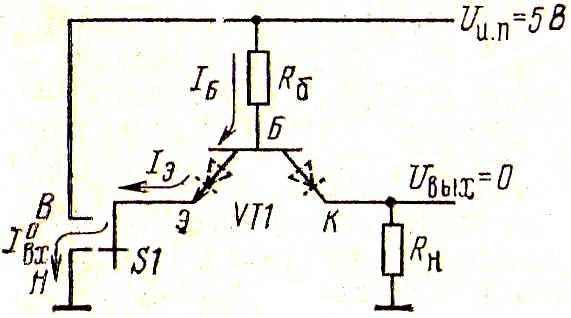

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср. = 13 нс. и среднее значение тока потребления Iпот = 1,5...2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.
Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.
| ТТЛ серия | Параметр | Нагрузка | ||||
|---|---|---|---|---|---|---|
| Российские | Зарубежные | Pпот. мВт. | tзд.р. нс | Эпот. пДж. | Cн. пФ. | Rн. кОм. |
| К155 КМ155 | 74 | 10 | 9 | 90 | 15 | 0,4 |
| К134 | 74L | 1 | 33 | 33 | 50 | 4 |
| К131 | 74H | 22 | 6 | 132 | 25 | 0,28 |
| К555 | 74LS | 2 | 9,5 | 19 | 15 | 2 |
| К531 | 74S | 19 | 3 | 57 | 15 | 0,28 |
| К1533 | 74ALS | 1,2 | 4 | 4,8 | 15 | 2 |
| К1531 | 74F | 4 | 3 | 12 | 15 | 0,28 |
При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.
| Нагружаемый выход | Число входов-нагрузок из серий | ||
|---|---|---|---|
| К555 (74LS) | К155 (74) | К531 (74S) | |
| К155, КM155, (74) | 40 | 10 | 8 |
| К155, КM155, (74), буферная | 60 | 30 | 24 |
| К555 (74LS) | 20 | 5 | 4 |
| К555 (74LS), буферная | 60 | 15 | 12 |
| К531 (74S) | 50 | 12 | 10 |
| К531 (74S), буферная | 150 | 37 | 30 |

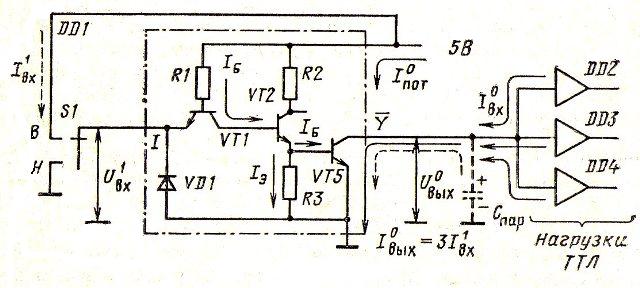

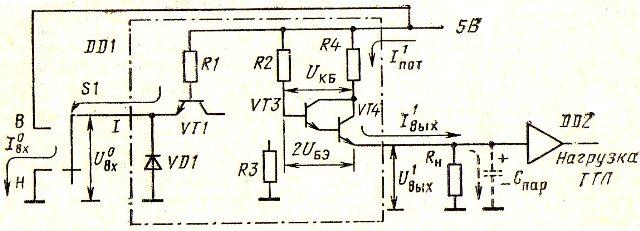

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Ioвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.
| Параметр | Условия измерения | К155 | К555 | К531 | К1531 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Мин. | Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Макс. | ||
| U1вх, В схема | U1вх или U0вх Присутствуют на всех входах | 2 | 2 | 2 | 2 | |||||||
| U0вх, В схема | 0,8 | 0,8 | 0,8 | |||||||||
| U0вых, В схема | Uи.п. = 4,5 В | 0,4 | 0,35 | 0,5 | 0,5 | 0,5 | ||||||
| I0вых = 16 мА | I0вых = 8 мА | I0вых = 20 мА | ||||||||||
| U1вых, В | Uи.п. = 4,5 В | 2,4 | 3,5 | 2,7 | 3,4 | 2,7 | 3,4 | 2,7 | ||||
| I1вых = -0,8 мА | I1вых = -0,4 мА | I1вых = -1 мА | ||||||||||
| I1вых, мкА с ОК | U1и.п. = 4,5 В, U1вых =5,5 В | 250 | 100 | 250 | ||||||||
| I1вых, мкА Состояние Z | U1и.п. = 5,5 В, U1вых = 2,4 В на входе разрешения Е1 Uвх = 2 В | 40 | 20 | 50 | ||||||||
| I0вых, мкА Состояние Z | U1и.п. = 5,5 В, Uвых = 0,4 В, Uвх = 2 В | -40 | -20 | -50 | ||||||||
| I1вх, мкА | U1и.п. = 5,5 В, U1вх = 2,7 В | 40 | 20 | 50 | 20 | |||||||
| I1вх, max, мА | U1и.п. = 5,5 В, U1вх = 10 В | 1 | 0,1 | 1 | 0,1 | |||||||
| I0вх, мА | U1и.п. = 5,5 В, U0вх = 0,4 В | -1,6 | -0,4 | -2,0 | -0,6 | |||||||
| Iк.з., мА | U1и.п. = 5,5 В, U0вых = 0 В | -18 | -55 | -100 | -100 | -60 | -150 | |||||
