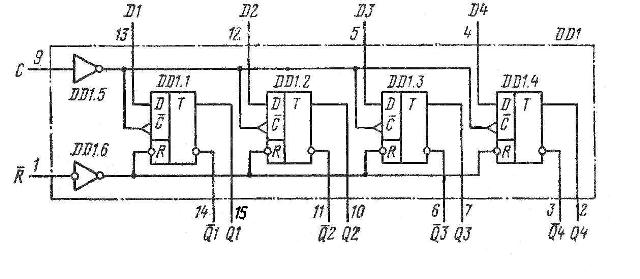

Микросхема представляет собой счетверенный D-триггер с прямыми и инверсными выходами. Корпус К155ТМ8 типа 238.16-1, масса ≤ 1,2 г и у КМ155ТМ8 типа 201.16-5, масса ≤ 2,5 г.
Корпус ИМС К155ТМ8
Корпус ИМС К155ТМ8
Корпус ИМС КМ155ТМ8
Корпус ИМС КМ155ТМ8

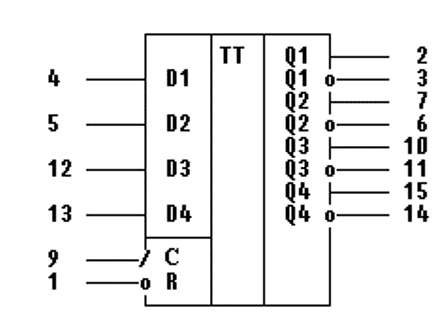

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1
вход "сброс"
2,3,6,7,10,11,14,15
выходы
4,5,12,13
входы
8
общий
9
вход синхронизации
16
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Напряжение на антизвонном диоде
≥ -1,5 В
Входной ток низкого уровня
≤ -1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Ток короткого замыкания
-18...-57 мА
Ток потребления
≤ 45 мА
Потребляемая статическая мощность
≤ 236,25 мВт
Зарубежные аналоги
SN74175N
SN74175J
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
