К155ТМ7, КМ155ТМ7 - четыре D-триггера с прямыми и инверсными выходами

Микросхема представляет собой четыре D-триггера с прямыми и инверсными выходами. Содержит 132 интегральных элемента. Корпус К155ТМ7 типа 238.16-1, масса ≤ 1,2 г и у КМ155ТМ7 типа 201.16-5, масса ≤ 2,5 г.

Корпус ИМС К155ТМ7

238.16-1 package view
Корпус ИМС К155ТМ7

Корпус ИМС КМ155ТМ7

201.16-5 package view
Корпус ИМС КМ155ТМ7

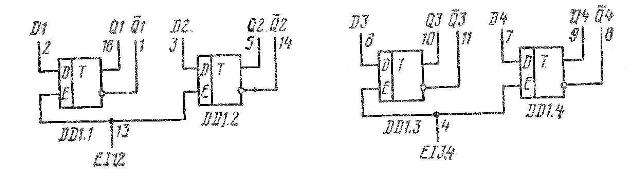

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

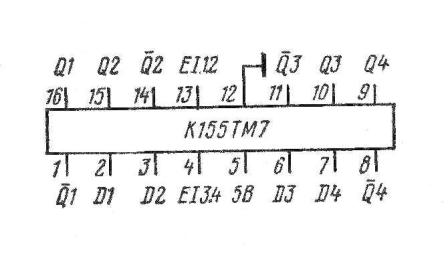

Назначение выводов
№ вывода Назначение
1 выход инверсный Q1
2 вход D1
3 вход D2
4 вход синхронизации C3,C4
5 напряжение питания
6 вход D3
7 вход D4
8 выход инверсный Q4
9 выход Q4
10 выход Q3
11 выход инверсный Q3
12 общий
13 вход синхронизации C1,C2
14 выход инверсный Q2
15 выход Q2
16 выход Q1

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня
по входам 2,3,6,7 ≤ -3,2 мА
по входам 4,13 ≤ -6,4 мА
Входной ток высокого уровня
по входам 2,3,6,7 ≤ 0,08 мА
по входам 4,13 ≤ 0,16 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-57 мА
Ток потребления ≤ 53 мА
Потребляемая статическая мощность на один триггер ≤ 69,5 мВт
Электрические параметры
Номинальное напряжение питания 5 В ±5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение блокировки ≥ -1,5 В
Помехоустойчивость при низком и высоком уровнях ≤ 0,4 В
Входной ток низкого уровня:
по входам 2, 3, 6, 7 ≤ -3,2 мА
по входам 4, 13 ≤ -6,4 мА
Входной ток высокого уровня:
по входам 2, 3, 6, 7 ≤ 0,08 мА
по входам 4, 13 ≤ 0,16 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-57 мА
Ток потребления ≤ 53 мА
Потребляемая статическая мощность на 1 триггер ≤ 69,5 мВт
Время задержки распространения при включении:
от вывода 4 до выводов 8, 9, 10, 11; от вывода 13 до выводов 1, 14, 15, 16 ≤ 15 нс
от вывода 2 до вывода 16; от вывода 3 до вывода 15; от вывода 6 до вывода 10; от вывода 7 до вывода 9 ≤ 25 нс
от вывода 2 до вывода 1; от вывода 3 до вывода 14; от вывода 6 до вывода 11; от вывода 7 до вывода 8 ≤ 15 нс
Время задержки распространения при выключении:
от вывода 4 до выводов 8, 9, 10, 11; от вывода 13 до выводов 1, 14, 15, 16; от вывода 2 до вывода 16; от вывода 3 до вывода 15; от вывода 6 до вывода 10; от вывода 7 до вывода 9 ≤ 30 нс
от вывода 6 до 11; от вывода 7 до 8 ≤ 40 нс
Среднее время задержки распространения от информационного входа до выхода ≤ 28 нс
Коэффициент разветвления по выходу 10

Зарубежные аналоги

  • SN7475N
  • SN7475J
