Микросхема представляет собой четыре D-триггера.
Содержит 132 интегральных элемента.
Корпус К155ТМ5 типа 201.14-2, масса ≤ 1 г и у КМ155ТМ5 типа 201.14-8, масса ≤ 2,2 г.
Корпус ИМС К155ТМ5
Корпус ИМС К155ТМ5
Корпус ИМС КМ155ТМ5
Корпус ИМС КМ155ТМ5

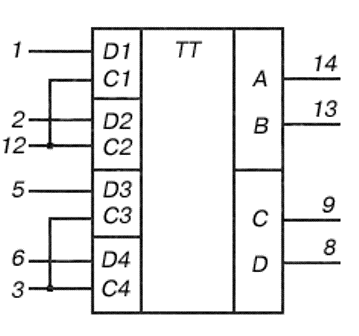

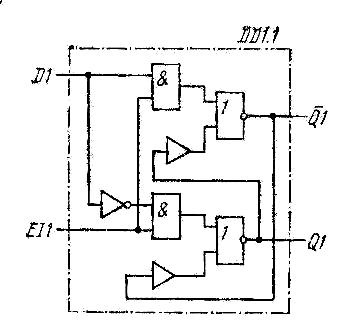

Условное графическое обозначение
Условное графическое обозначение

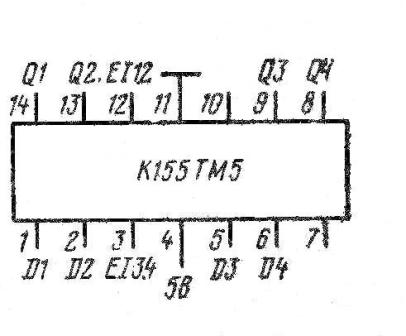

Назначение выводов
№ вывода
Назначение
1
вход D1
2
вход D2
3
вход синхронизации C3,C4
4
напряжение питания
5
вход D3
6
вход D4
7,10
свободные
8
выход D
9
выход C
11
общий
12
вход синхронизации C1,C2
13
выход B
14
выход A
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Напряжение на антизвонном диоде
≥ -1,5 В
Входной ток низкого уровня
по входам 1,2,5,6
≤ -3,2 мА
по входам 3,12
≤ -6,4 мА
Входной ток высокого уровня
по входам 1,2,5,6
≤ 0,08 мА
по входам 3,12
≤ 0,16 мА
Входной пробивной ток
≤ 1 мА
Ток короткого замыкания
-18...-57 мА
Ток потребления
≤ 53 мА
Электрические параметры
Номинальное напряжение питания
5 В ±5%
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Напряжение блокировки
≥ -1,5 В
Помехоустойчивость при низком и высоком уровнях
≤ 0,4 В
Входной ток низкого уровня:
по входам 1, 2, 5, 6
≤ -3,2 мА
по входам 3, 12
≤ -6,4 мА
Входной ток высокого уровня:
по входам 1, 2, 5, 6
≤ 0,08 мА
по входам 3, 12
≤ 0,16 мА
Входной пробивной ток
≤ 1 мА
Ток короткого замыкания
-18…-57 мА
Ток потребления
≤ 53 мА
Потребляемая статическая мощность на 1 триггер
≤ 69,5 мВт
Время задержки распространения при включении:
от вывода 3 до выводов 8, 9; от вывода 12 до выводов 13, 14
≤ 15 нс
от вывода 1 до вывода 14; от вывода 2 до вывода 13; от вывода 5 до вывода 9; от вывода 6 до вывода 8
≤ 25 нс
Время задержки распространения при выключении:
от вывода 3 до выводов 8, 9; от вывода 12 до выводов 13, 14; от вывода 1 до вывода 14; от вывода 2 до вывода 13; от вывода 5 до вывода 9; от вывода 6 до вывода 8
≤ 30 нс
Среднее время задержки распространения от информационного входа
≤ 42 нс
Коэффициент разветвления по выходу
10
