К155ТМ2, КМ155ТМ2 - два D- триггера

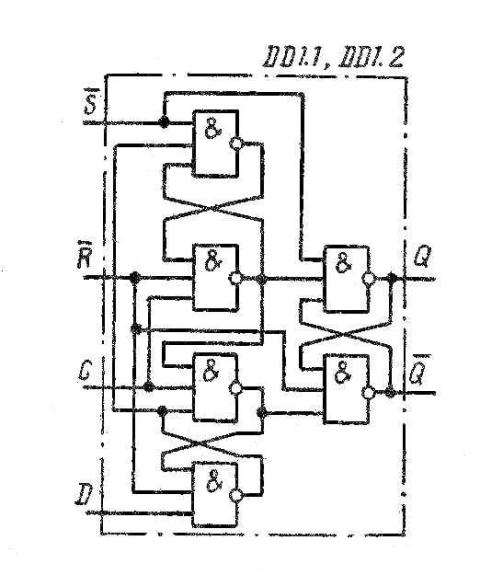

Микросхема представляет собой два независимых D-триггера, срабатывающих по положительному фронту тактового сигнала.
Таблица истинности
|
Входы
|
Выходы
|
|
S
|
R
|
C
|
D
|
Q
|
Q̅
|
|
Условные обозначения
|
|
H
|
Сигнал высогоко уровня (лог. "1")
|
|
L
|
Сигнал низкого уровня (лог. "0")
|
|
🠕
|
Импульс (переход с лог. "0" в лог. "1")
|
|
X
|
Не имеет значения
|
|
?
|
Не определено
|
|
L
|
H
|
X
|
X
|
H
|
L
|
|
H
|
L
|
X
|
X
|
L
|
H
|
|
L
|
L
|
X
|
X
|
?
|
?
|
|
H
|
H
|
🠕
|
H
|
H
|
L
|
|
H
|
H
|
🠕
|
L
|
L
|
H
|
|
H
|
H
|
🠕
|
X
|
Q
|
Q̅
|
Содержит 70 интегральных элементов.
Корпус К155ТМ2 типа 201.14-2, масса ≤ 1 г и у КМ155ТМ2 типа 201.14-8, масса ≤ 2,2 г.
Корпус ИМС К155ТМ2
Корпус ИМС К155ТМ2
Корпус ИМС КМ155ТМ2
Корпус ИМС КМ155ТМ2

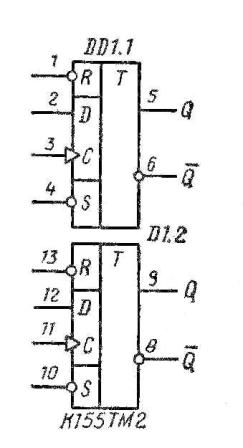

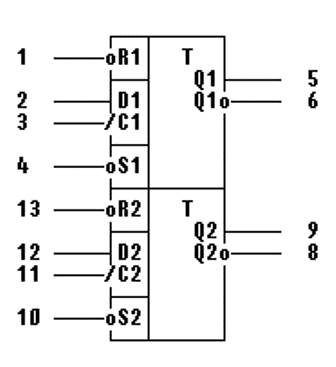

Условное графическое обозначение
Условное графическое обозначение

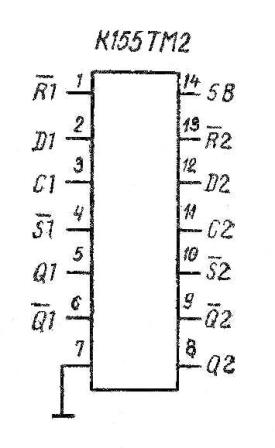

Назначение выводов
|
№ вывода
|
Назначение
|
|
1
|
инверсный вход установки "0" R1
|
|
2
|
вход D1
|
|
3
|
вход синхронизации C1
|
|
4
|
инверсный вход установки "1" S1
|
|
5
|
выход Q1
|
|
6
|
выход инверсный Q1
|
|
7
|
общий
|
|
8
|
выход инверсный Q2
|
|
9
|
вход Q2
|
|
10
|
инверсный вход установки "1" S2
|
|
11
|
вход синхронизации C2
|
|
12
|
вход D2
|
|
13
|
инверсный вход установки "0" R2
|
|
14
|
напряжение питания
|
Электрические параметры
Электрические параметры
|
Номинальное напряжение питания
|
5 В ± 5 %
|
|
Выходное напряжение низкого уровня
|
≤ 0,4 В
|
|
Выходное напряжение высокого уровня
|
≥ 2,4 В
|
|
Напряжение на антизвонном диоде
|
≥ -1,5 В
|
|
Входной ток низкого уровня
|
|
по входам 2,4,10,12
|
≤ -1,6 мА
|
|
по входам 1,3,11,13
|
≤ -3,2 мА
|
|
Входной ток высокого уровня
|
|
по входам 2,12
|
≤ 0,04 мА
|
|
по входам 4,3,11,10
|
≤ 0,08 мА
|
|
Входной пробивной ток
|
≤ 1 мА
|
|
Ток короткого замыкания
|
-18...-55 мА
|
|
Ток потребления
|
≤ 30 мА
|
|
Потребляемая статическая мощность на один триггер
|
≤ 78,75 мВт
|
|
Время задержки распространения при включении
|
≤ 40 нс
|
|
Время задержки распространения при выключении
|
≤ 25 нс
|
|
Тактовая частота
|
≤ 15 мГц
|
Литература
-
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
-
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
-
