К155ТЛ3 - четыре двухвходовых триггера Шмитта
Микросхема представляет собой четыре двухвходовых триггера Шмитта.
Содержит 80 интегральных элементов.
Корпус К155ТЛ3 типа 201.14-2, масса ≤ 2 г.
Корпус ИМС К155ТЛ3
Корпус ИМС К155ТЛ3

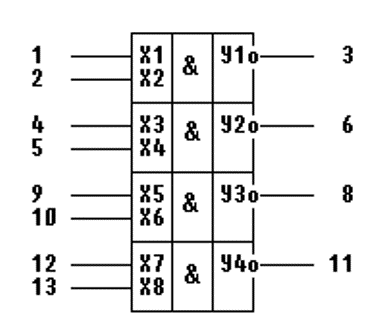

Условное графическое обозначение
Условное графическое обозначение

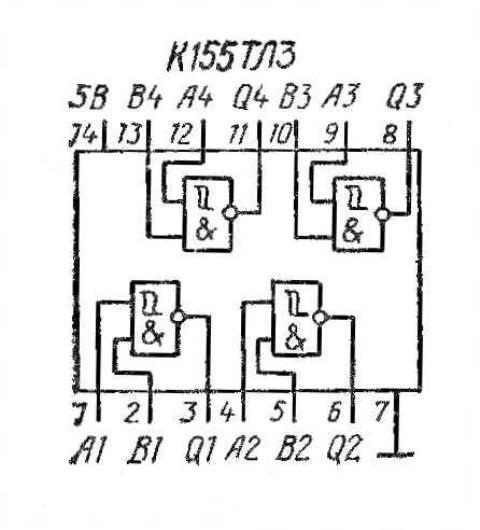

Назначение выводов
|
№ вывода
|
Назначение
|
|
1,2,4,5,9,10,12,13
|
входы
|
|
3,6,8,11
|
выходы
|
|
7
|
общий
|
|
14
|
напряжение питания
|
Электрические параметры
Электрические параметры
|
Номинальное напряжение питания
|
5 В ± 5 %
|
|
Выходное напряжение низкого уровня
|
≤ 0,4 В
|
|
Выходное напряжение высокого уровня
|
≥ 2,4 В
|
|
Напряжение на антизвонном диоде
|
≥ -1,5 В
|
|
Входной ток низкого уровня
|
≤ -1,2 мА
|
|
Входной ток высокого уровня
|
≤ 0,04 мА
|
|
Входной пробивной ток
|
≤ 1 мА
|
|
Ток короткого замыкания
|
-18...-55 мА
|
|
Ток потребления при низком уровне выходного напряжения
|
≤ 40 мА
|
|
Ток потребления при высоком уровне выходного напряжения
|
≤ 24 мА
|
|
Потребляемая статическая мощность
|
≤ 220 мВт
|
|
Время задержки распространения при включении
|
≤ 26 нс
|
|
Время задержки распространения при выключении
|
≤ 28 нс
|
Литература
-
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
-
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
-
Онлайн справочник chipinfo.ru
:
