К155ТЛ2 - шесть триггеров Шмитта-инверторов
Микросхема представляет собой шесть триггеров Шмитта-инверторов.
Содержит 120 интегральных элементов.
Корпус К155ТЛ2 типа 201.14-1, масса ≤ 2 г.

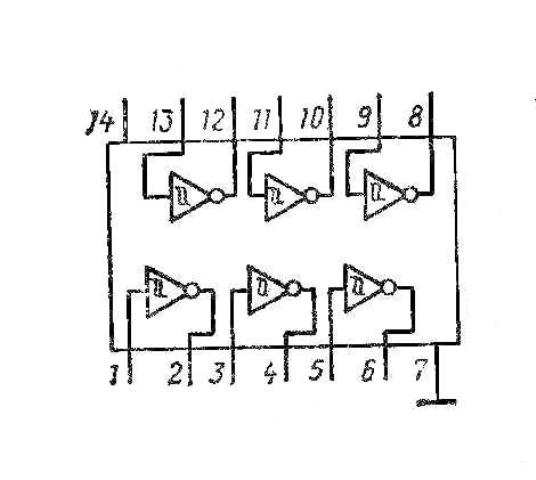

Корпус ИМС К155ТЛ2
Корпус ИМС К155ТЛ2

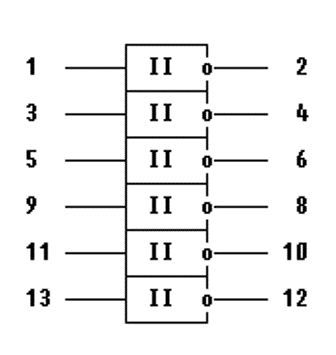

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
|
№ вывода
|
Назначение
|
|
1,3,5,9,10,13
|
входы
|
|
2,4,6,8,10,12
|
выходы
|
|
7
|
общий
|
|
14
|
напряжение питания
|

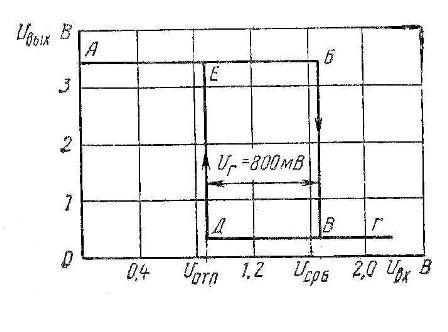

Электрические параметры
Электрические параметры
|
Номинальное напряжение питания
|
5 В ± 5 %
|
|
Выходное напряжение низкого уровня
|
≤ 0,4 В
|
|
Выходное напряжение высокого уровня
|
≥ 2,4 В
|
|
Напряжение на антизвонном диоде
|
≥ -1,5 В
|
|
Входной ток низкого уровня
|
≤ -1,2 мА
|
|
Входной ток высокого уровня
|
≤ 0,04 мА
|
|
Входной пробивной ток
|
≤ 1 мА
|
|
Ток короткого замыкания
|
-18...-55 мА
|
|
Ток потребления при низком уровне выходного напряжения
|
≤ 60 мА
|
|
Ток потребления при высоком уровне выходного напряжения
|
≤ 36 мА
|
|
Потребляемая статическая мощность
|
≤ 330 мВт
|
|
Время задержки распространения при включении
|
≤ 26 нс
|
|
Время задержки распространения при выключении
|
≤ 28 нс
|
Литература
-
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
-
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
-
