К155ТЛ1 - два триггера Шмитта с логическим элементом 4И-НЕ на входе

Микросхема представляет собой два триггера Шмитта с логическим элементом 4И-НЕ на входе. Содержит 44 интегральных элемента. Корпус К155ТЛ1 типа 201.14-1, масса ≤ 2 г.

Корпус ИМС К155ТЛ1

201.14-1 package view
Корпус ИМС К155ТЛ1

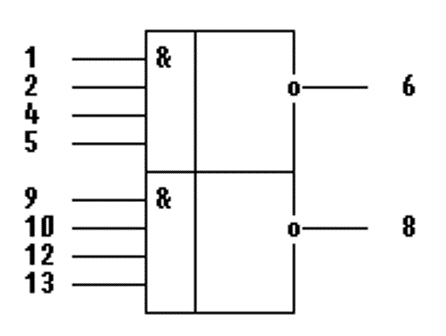

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

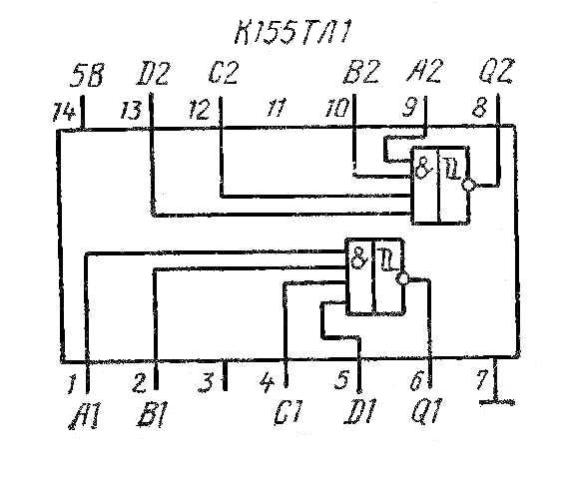

Назначение выводов
№ вывода Назначение
1,2,4,5,9,10,12,13 входы
3,11 свободные
6,8 выходы
7 общий
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Напряжение срабатывания ≥ 1,5 В
Напряжение отпускания ≤ 1,1 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 32 мА
Ток потребления при высоком уровне выходного напряжения ≤ 23 мА
Потребляемая статическая мощность ≤ 144 мВт

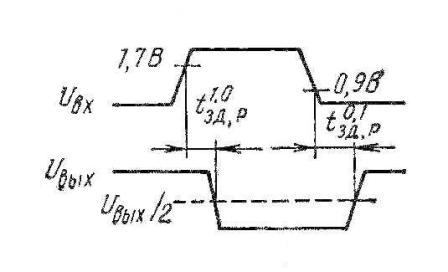

Время задержки распространения при включении ≤ 22 нс
Время задержки распространения при выключении ≤ 27 нс

Зарубежные аналоги

  • SN7413N
