К155РУ5 - ОЗУ на 256 бит

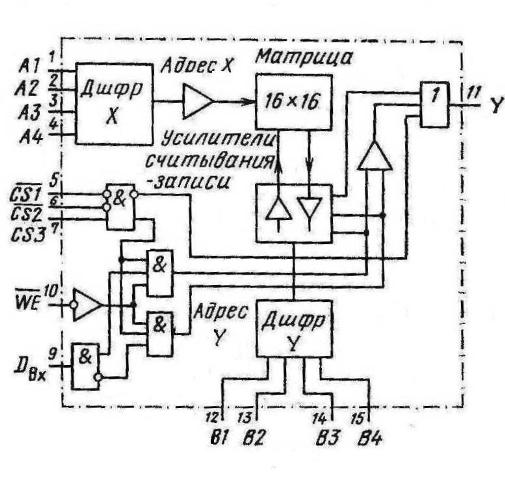

Микросхема представляет собой ОЗУ на 256 бит (256x1) со схемами разрядного и адресного управления. Содержит 2200 интегральных элементов. Корпус К155РУ5 типа 238.16-2, масса ≤ 2 г.

Корпус ИМС К155РУ5

238.16-2 package view — Корпус ИМС К155РУ5

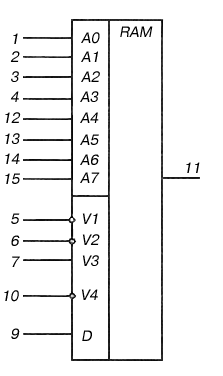

Условное графическое обозначение

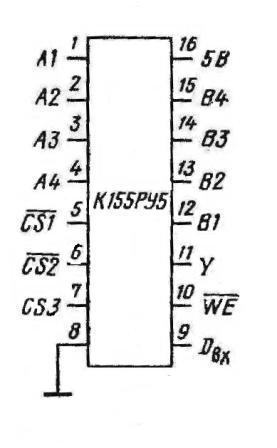

Назначение выводов
№ вывода	Назначение
1-4,12-15	входы А0-А7
5	вход разрешения выборки V1
6	вход разрешения выборки V2
7	вход разрешения выборки V3
8	общий
9	информационный вход D
10	вход разрешения выборки V4
11	выход
16	напряжение питания

Электрические параметры
Номинальное напряжение питания	5 В ± 5 %
Выходное напряжение низкого уровня	≤ 0,4 В
Напряжение на антизвонном диоде	≥ -1,5 В
Входной ток низкого уровня	≤ -0,8 мА
Выходной ток высокого	≤ 0,02 мА
Ток потребления	≤ 140 мА
Потребляемая статическая мощность на один бит	≤ 2,9 мВт
Время выборки адрева при включении и выключении	≤ 60 нс
Время выборки разрешения	≤ 30 нс
Время выборки хранения	≤ 35 нс
Время выборки записи и считывания	≤ 40 нс
Длительность сигнала записи	≥ 30 нс
Входная емкость	≤ 5 пФ
Выходная емкость	≤ 8 пФ

Электрические параметры

Электрические параметры

Номинальное напряжение питания 5 В ± 5 %

Выходное напряжение низкого уровня ≤ 0,4 В

Напряжение на антизвонном диоде ≥ -1,5 В

Входной ток низкого уровня ≤ -0,8 мА

Выходной ток высокого ≤ 0,02 мА

Ток потребления ≤ 140 мА

Потребляемая статическая мощность на один бит ≤ 2,9 мВт

Время выборки адрева при включении и выключении ≤ 60 нс

Время выборки разрешения ≤ 30 нс

Время выборки хранения ≤ 35 нс

Время выборки записи и считывания ≤ 40 нс

Длительность сигнала записи ≥ 30 нс

Входная емкость ≤ 5 пФ

Выходная емкость ≤ 8 пФ

Электрические параметры

Электрические параметры
Номинальное напряжение питания	5 В ± 5%
Выходное напряжение низкого уровня	≤ 0,4 В
Напряжение на антизвонном диоде	≥ -1,5 В
Входной ток низкого уровня	≤ -0,8 мА
Входной ток высокого уровня	≤ 0,02 мА
Ток потребления	≤ 140 мА
Потребляемая статическая мощность на 1 бит	≤ 2,9 мВт
Типовая удельная рассеиваемая мощность	≤ 1,8 мВт/бит
Время выборки адреса при включении	≤ 60 нс
Время выборки адреса при выключении	≤ 60 нс
Время выборки разрешения	≤ 30 нс
Время выборки хранения	≤ 35 нс
Время выборки записи	≤ 40 нс
Время выборки считывания	≤ 40 нс
Длительность сигнала записи	≥ 30 нс
Время сдвига сигнала записи относительно сигнала адреса	≤ 10 нс
Время сохранения сигнала адреса после сигнала записи	≤ 5 нс
Время сдвига сигнала записи относительно сигнала информации	≤ 5 нс
Время сохранения сигнала информации после сигнала записи	≤ 5 нс
Время сдвига сигнала записи относительно сигнала разрешения	≤ 5 нс
Время сохранения сигнала разрешения после сигнала записи	≤ 5 нс
Входная емкость	≤ 5 пФ
Выходная емкость	≤ 8 пФ

Зарубежные аналоги

93410DC

Литература

Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
Онлайн справочник chipinfo.ru : К155РУ5 - ОЗУ на 256 бит
Онлайн справочник kiloom.ru : Микросхема К155РУ5
