К155РП3 - регистровая память на 16 бит (8x2) с тремя состояниями на выходе
Микросхема представляет собой регистровую память на 16 бит (8x2) с тремя состояниями на выходе. Корпус К155РП3 типа 239.24-2, масса ≤ 5 г.

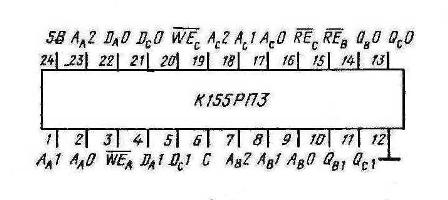

Корпус ИМС К155РП3
Корпус ИМС К155РП3

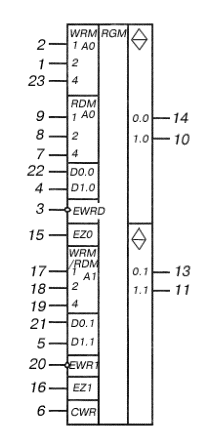

Условное графическое обозначение
Условное графическое обозначение

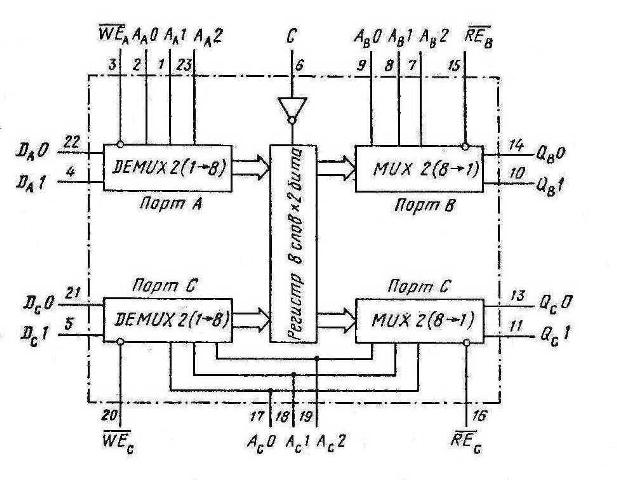

Назначение выводов
|
№ вывода
|
Назначение
|
|
1
|
адресный вход записи первого канала (2)
|
|
2
|
адресный вход записи первого канала (1)
|
|
3
|
вход разрешения записи первого канала (EWR0)
|
|
4
|
вход информационный первого канала второго разряда (D1.0)
|
|
5
|
вход информационный второго канала второго разряда (D1.1)
|
|
6
|
вход строба записи (CWR)
|
|
7
|
адресный вход считывания первого канала (4)
|
|
8
|
адресный вход считывания первого канала (2)
|
|
9
|
адресный вход считывания первого канала (1)
|
|
10
|
выход информационный первого канала второго разряда (1.0)
|
|
11
|
выход информационный второго канала второго разряда (1.1)
|
|
12
|
общий
|
|
13
|
выход информационный второго канала первого разряда (0.1)
|
|
14
|
выход информационный первого канала первого разряда (0.0)
|
|
15
|
вход разрешения состояния высокого импеданса первого канала (EZ0)
|
|
16
|
вход разрешения состояния высокого импеданса второго канала (EZ1)
|
|
17
|
адресный вход записи/считывания второго канала (1)
|
|
18
|
адресный вход записи/считывания второго канала (2)
|
|
19
|
адресный вход записи/считывания второго канала (4)
|
|
20
|
вход разрешения записи второго канала (EWR1)
|
|
21
|
вход информационный второго канала первого разряда (D0.1)
|
|
22
|
вход информационный первого канала первого разряда (D0.0)
|
|
23
|
адресный вход записи первого канала (4)
|
|
24
|
напряжение питания
|
Электрические параметры
Электрические параметры
|
Номинальное напряжение питания
|
5 В ± 5 %
|
|
Выходное напряжение низкого уровня
|
≤ 0,4 В
|
|
Выходное напряжение высокого уровня
|
≥ 2,4 В
|
|
Напряжение на антизвонном диоде
|
≥ -1,5 В
|
|
Входной ток низкого уровня
|
|
по входам 1,2,4,5,7,8,9,15,16,21,23
|
≤ -0,8 мА
|
|
по входам 3,6,17-20
|
≤ -1,6 мА
|
|
Входной ток высокого уровня
|
|
по входам 1-9,15,16,20-23
|
≤ 0,04 мА
|
|
по входам 17-19
|
≤ 0,08 мА
|
|
Выходной ток в состоянии "выключенно"
|
± 40 мкА
|
|
Ток потребления
|
≤ 170 мА
|
|
Ток короткого замыкания
|
-18...-55 мА
|
|
Потребляемая статическая мощность
|
≤ 935 мВт
|
|
Время выборки адреса при включении (выключении)
|
≤ 45 нс
|
|
Время выборки считывания при включении (выключении)
|
≤ 50 нс
|
|
Время восстановления запрета считывания при переходе из состояния высокого уровня в состояние выключенно
|
≤ 38 нс
|
|
Время восстановления запрета считывания при переходе из состояния низкого уровня в состояние выключенно
|
≤ 28 нс
|
|
Время выборки разрешения считывания из состояния выключенно в состояние высокого (низкого) уровня
|
≤ 30 нс
|
