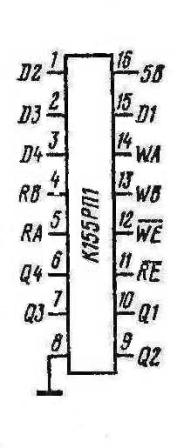

К155РП1 (74170)

Микросхема К155РП1 (74170) — матрица памяти. Она имеет 16 ячеек и позволяет хранить 4 слова по 4 бита каждое. Микросхема организована по системе четырех файл-регистров, что позволяет независимо и одновременно записывать в память одно слово и считывать из нее другое,

В микросхеме К155РП1 (74170) каждый триггер имеет вход D, а также два входа разрешения записи от этого входа: V и &. На входы V и & в требуемых фазах поступают разрешающие сигналы управления от входов адресов записи WА и WB. Все входы D четырех горизонтальных линий триггеров соединены параллельно. Число входов данных — четыре (D1 — D4) — соответствует числу горизонтальных линий. Следовательно, перебирая все четыре варианта подачи напряжения низкого и высококого уровня на входы WA и WB, можно разрешить одному из четырёх столбиков триггеров сразу защелкнуть данные, которые есть в этот момент на входах Dl — D4. Данные будут храниться только в выбранном вертикальном файле (от слава file — папка для документов; в данном случае — стоящая на полке, одну папку можно снять с полки для чтения, в другую — одновременно делать записи).

Посмотреть содержимое выбранного файла К155РП1 (74170) можно с помощью дешифратора считывания. Он управляется сигналами адреса считывания RA и RB (четыре адреса). Выбрав один из них, можно разрешить отображение на выходах Ql — Q4 состояния выходов Q четырех - триггеров нужного нам столбика.

Четырехразрядное слово, которое надо записать в память, подается на входы данных Dl — D4. Логические уровни на входах адреса записи WA и WB будут определять расположение этого слова.

Если на вход разрешения записи WE подано напряжение активного низкого уровня, данные поступят в ячейки выбранной одной из четырех вертикальных колонок (файлов). Данные будут прочтены на выходах в прямом (неинвертированном) коде. Если на вход WE подано напряжение высокого уровня, входы данным и адресам будут запрещены. Условия выбора режима записи сведены в таблице.

Прямой доступ к данным К155РП1 (74170), накопленным в колонках, осуществляется благодаря независимым от адресов WA, WB адресам счнтывания RA и RB. Если на вход, разрешения считывания WE подано напряжение активного низкого уровня, то выбранное по адресу RA, RB слово появится на выходах Ql — Q4. Выход данным запрещается и на, выходах остаются напряжения высокого уровня, когда на вход RE подается напряжение высокого уровня. Выбор режимов считывания данных из внутренних защелок отображен в таблице. Считываемые данные появляются на выходах Q_n.

Выходы Ql — Q4 имеют открытые коллекторы. Такие выходы можно соединять непосредственно. При этом объединяется до 256 приборов РП1, что дает емкость устройства памяти 1024 слова по 4 бита. Можно сделать параллельное наращивание длины слова до n бит, если параллельно соединять входы разрешения и адресации нескольких микросхем РП1. Порядок выбора адреса записи данных в ОЗУ РП1 соответствует таблице, где код Q = D на выходах четырех выбранных внутренних триггеров-защелок соответствует коду, присутствующему на четырех внешних входах данных, а Q0 — код, установившийся перед сменой состояний.

Порядок выбора адреса для считывания данных из ОЗУ РП1 указан в таблице. На выходах Ql — Q4.данные появляются согласно коду адреса: С1Б1 — первый бит слова l, С2Б2 — второй бит слова 2,... С4Б4 — четвертый бит слова 4.

Микросхема К155РП1 (74170) потребляет ток питания 150 мА. Наибольшее время задержки распространении сигнала от

Зарубежным аналогом микросхемы К155РП1 является микросхема 74170.

Выбор режимов записи в память микросхемы К155РП1

Режим	Вход		Состояние внутренней защёлки
	WE	Dn
Запись	Н	Н	Н
	Н	В	В
Защёлкивание	В	х	Без

Выбор режима считывания из памяти микросхемы К155РП1

Режим работы	Вход		Выход Qn
	RE	Внутренняя защёлка
Считывание данных	Н	Н	Н
	Н	В	В
Запрет считывания	х	В	В

Состояние ОЗУ К155РП1 при записи

Выход записи			Слово
WB	WA	WE	1	2	3	4
Н	Н	Н	Q=D	Q0	Q0	Q0
Н	В	Н	Q0	Q=D	Q0	Q0
В	Н	Н	Q0	Q0	Q=D	Q0
В	В	Н	Q0	Q0	Q0	Q0=D
х	х	В	Q0	Q0	Q0	Q0

Состояние ОЗУ К155РП1 при считывании

Выход записи			Слово
RB	RA	RE	Q1	Q2	Q3	Q4
Н	Н	Н	С1Б1	С1Б2	С1Б3	С1Б4
Н	В	Н	С2Б1	С2Б2	С2Б3	С2Б4
В	Н	Н	С3Б1	С3Б2	С3Б3	С3Б4
В	В	Н	С4Б1	С4Б2	С4Б3	QС4Б4
х	х	В	В	В	В	В
