Прошивка микросхемы К155РЕ3

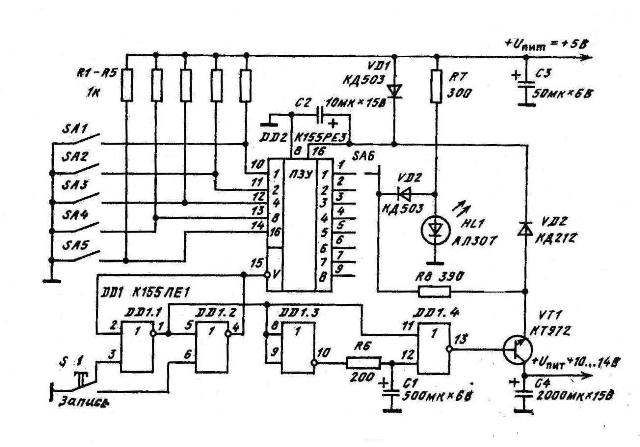

Для прошивки микросхемы К155РЕ3 её устанавливают в панель и последовательно набирая адрес слова SA1 — SA5 и нужный разряд SA6, записывают 1, нажимая кнопку SB1. При нажатии кнопки SB1 «Запись» срабатывает генератор (элементы DD1.1 — DD1.4) одиночного импульса длительностью около 100 мс. Через усилитель на транзисторе VT1 этот импульс амплитудой 10 В поступит на выход запрограммируемого разряда и выводы источника питания ПЗУ, зашунтированного конденсатором. Если 1 записалась в память, то после отпускания кнопки SВ1 должен загореться светодиод HL1. Если же светодиод НL1 не загорелся, то следует повторить операцию программирования, увеличивая (ступенями по 0,5 В) напряжение источника питания до уровня, не превышающего 14 В. Технические условия на прошивку микросхем К155РЕ3 гарантируют программируемость не менее 30% микросхем.
