Микросхема представляет собой электрически программируемое посредством пережигания плавких перемычек постоянное запоминающее устройство (ППЗУ) емкостью 256 бит (32x8). В исходном состоянии по всем адресам и разрядам записан логический ноль.
Содержит 940 интегральных элементов.
Корпус К155РЕ3 типа 238.16-2, масса ≤ 2 г.
Корпус ИМС К155РЕ3
Корпус ИМС К155РЕ3

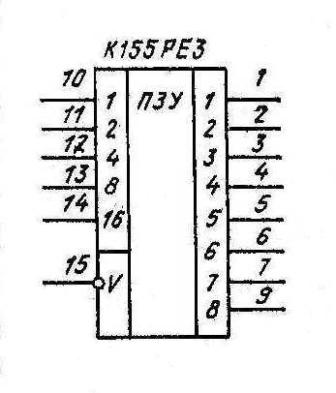

Условное графическое обозначение

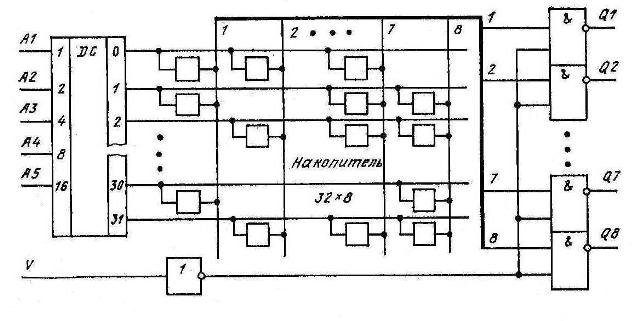

Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1
выход B1
2
выход B2
3
выход B3
4
выход B4
5
выход B5
6
выход B6
7
выход B7
8
общий
9
выход B8
10
вход адресный A0
11
вход адресный A1
12
вход адресный A2
13
вход адресный A3
14
вход адресный A4
15
вход разрешения выборки PB
16
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,5 В
Напряжение на антизвонном диоде
≥ -1,5 В
Входной ток низкого уровня
≤ -1 мА
Входной ток высокого уровня
по выводам 10-14
≤ 0,04 мА
по выводу 15
≤ 0,08 мА
Выходной ток высокого уровня
≤ 0,1 мА
Ток утечки на входе
≤ 1 мА
Ток потребления
≤ 110 мА
Потребляемая статическая мощность
≤ 550 мВт
Время выборки разрешения при включении
≤ 50 нс
Время выборки разрешения при выключении
≤ 50 нс
Время выборки адреса при включении
≤ 65 нс
Время выборки адреса при выключении
≤ 65 нс
Зарубежные аналоги
S8223
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
