К155РЕ21 - ПЗУ емкостью 1024 бит (преобразователь двоичного кода в код знаков русского алфавита)

Микросхема представляет собой постоянное запоминающее устройство (ПЗУ) емкостью 1024 бит (256x4) с использованием в качестве преобразователя двоичного кода в код знаков русского алфавита. Содержит 1620 интегральных элементов. Корпус К155РЕ21 типа 238.16-2, масса ≤ 2 г.

Корпус ИМС К155РЕ21

238.16-2 package view
Корпус ИМС К155РЕ21

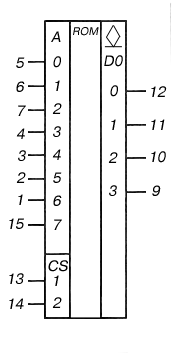

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1-7,15 входы адресные
8 общий
9-12 выходы
13,14 входы разрешения выборки
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня ≤ 1 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Выходной ток высокого уровня ≤ 0,1 мА
Ток потребления ≤ 130 мА
Потребляемая статическая мощность ≤ 682,5 мВт
Время выборки разрешения при включении ≤ 30 нс
Время выборки разрешения при выключении ≤ 30 нс
Время выборки адреса при включении ≤ 60 нс
Время выборки адреса при выключении ≤ 60 нс

Зарубежные аналоги

  • SN74187N
