К155ПР7, КМ155ПР7 (74185)

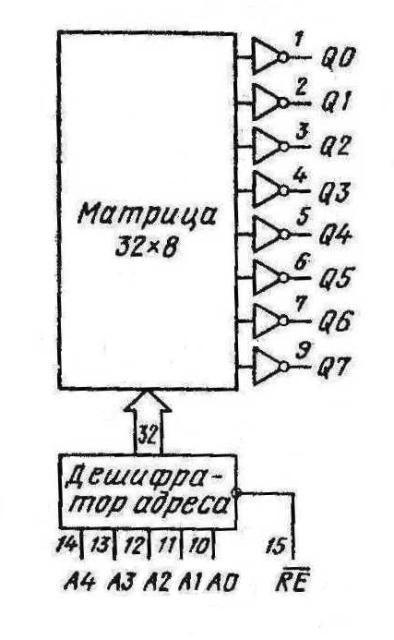

Микросхемы К155ПР7, КМ155ПР7 (74185) — преобразователи двоичных слов в двоично-десятичные. Основа их — запоминающая матрица с организацией 32X8 (т.е. 256 бит). При изготовлении микросхем К155ПР7, КМ155ПР7 (74185) в этой матрице ячейки соединяют в соответствии с программами преобразований. Матрицей управляет дешифратор адресов с 5 входами и 32 выходами.

В таблице показаны состояния ПЗУ К155ПР7, КМ155ПР7 (74185). Здесь на входы АО — А4:подается. двоичный код (в таблице перечислены по порядку все 32 комбинации пятиразрядного кода). Вход RE используется как разрешающий (по напряжению низкого уровня). Если на этом входе присутствует напряжение высокого уровня, преобразование не происходит, а на выходах Q0 — Q5 появляются напряжения высокого уровня.

Выходы Q6 - Q7 всегда имеют высокие выходные уровни (не коммутируются). Младшие выходы Q0 — Q2 имеют цифровой вес: Q0 — 1, Q1 — 2 и Q2 — 4. Выходы Q3 — Q5 — старшие. Их вес: Q3 — 5, Q4 — 10 и Q5 — 20.

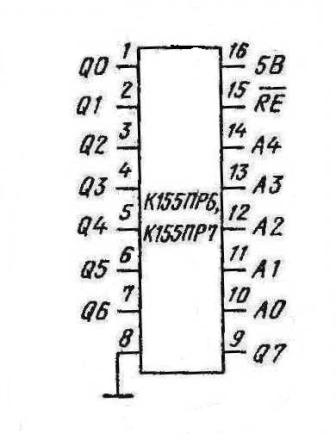

Корпус К155ПР7 (74185) типа 238.16-2, масса около 1 грамма и у КМ155ПР7 (74185) корпус типа 201.16-6, масса около 2,2 грамма.

Зарубежным аналогом микросхем К155ПР7, КМ155ПР7 является микросхема 74185.

Параметры логических элементов К155ПР7, КМ155ПР7 (74185)

1	Номинальное напряжение питания	5В ± 5%
2	Выходное напряжение низкого уровня	≤ 0,4 В
4	Напряжение на антизвонном диоде	≥ -1,5 В
6	Входной ток низкого уровня	≤ -1 мА
7	Входной ток высокого уровня	≤ 0,04 мА
8	Входной пробивной ток	≤ 1 мА
9	Выходной ток высокого уровня	0,1 мА
10	Ток потребления	≤ 104 мА
12	Потребляемая статическая мощность	≤ 546 мВт
10	Время задержки распространения при включении по входу "выборка адреса"	≤ 40 нс
11	Время задержки распространения при выключении по входу "выборка адреса"	≤ 40 нс
12	Время задержки распространения при включении по входу "разрешение выборки"	≤ 35 нс
13	Время задержки распространения при выключении по входу "разрешение выборки"	≤ 35 нс

Логические уровни при преобразовании двоичного кода в двоично-десятичный в ПЗУ К155ПР7 и КМ155ПР7 (74185)

Номерслова	Вход						Двоичный-десятичный код на выходе
	A4	A3	A2	A1	A0	RE	Q7	Q6	Q5	Q4	Q3	Q2	Q1	Q0
0	Н	Н	Н	Н	Н	Н	В	В	Н	Н	Н	Н	Н	Н
1	Н	Н	Н	Н	В	Н	В	В	Н	Н	Н	Н	Н	В
2	Н	Н	Н	В	Н	Н	В	В	Н	Н	Н	Н	В	Н
3	Н	Н	В	В	Н	В	В	Н	Н	Н	Н	Н	В	В
4	Н	Н	В	Н	Н	Н	В	В	Н	Н	Н	В	Н	Н
5	Н	Н	В	Н	В	Н	В	В	Н	Н	В	Н	Н	Н
6	Н	Н	В	В	Н	Н	В	В	Н	Н	В	Н	Н	В
7	Н	Н	В	В	В	Н	В	В	Н	Н	В	Н	В	Н
8	Н	В	Н	Н	Н	Н	В	В	Н	Н	В	Н	В	В
9	Н	В	Н	Н	В	Н	В	В	Н	Н	В	В	Н	Н
10	Н	В	Н	В	Н	Н	В	В	Н	В	Н	Н	Н	Н
11	Н	В	Н	В	В	Н	В	В	Н	В	Н	Н	Н	В
12	Н	В	В	Н	Н	Н	В	В	Н	В	Н	Н	В	Н
13	Н	В	В	Н	В	Н	В	В	Н	В	Н	Н	В	В
14	Н	В	В	В	Н	Н	В	В	Н	В	Н	В	Н	Н
15	Н	В	В	В	В	Н	В	В	Н	В	В	Н	Н	Н
16	В	Н	Н	Н	Н	Н	В	В	Н	В	В	Н	Н	В
17	В	Н	Н	Н	В	Н	В	В	Н	В	В	Н	В	Н
18	В	Н	Н	В	Н	Н	В	В	Н	В	В	Н	В	В
19	В	В	В	Н	Н	Н	В	Н	Н	В	В	Н	Н	Н
20	В	Н	В	Н	Н	Н	В	В	В	Н	Н	Н	Н	Н
21	В	Н	В	Н	В	Н	В	В	В	Н	Н	Н	Н	В
22	В	Н	В	В	Н	Н	В	В	В	Н	Н	Н	В	Н
23	В	Н	В	В	В	Н	В	В	В	Н	Н	Н	В	В
24	В	В	Н	Н	Н	Н	В	В	В	Н	Н	В	Н	Н
25	В	В	Н	Н	В	Н	В	В	В	Н	В	Н	Н	Н
26	В	В	Н	В	Н	Н	В	В	В	Н	В	Н	Н	В
27	В	В	Н	В	В	Н	В	В	В	Н	В	Н	В	Н
28	В	В	В	Н	Н	Н	В	В	В	Н	В	Н	В	В
29	В	В	В	Н	В	Н	В	В	В	Н	В	В	Н	Н
30	В	В	В	В	Н	Н	В	В	В	В	Н	Н	Н	Н
31	В	В	В	В	В	Н	В	В	В	В	Н	Н	Н	В
Любое	х	х	х	х	х	В	В	В	В	В	В	В	В	В
