К155ЛР4 (7455)

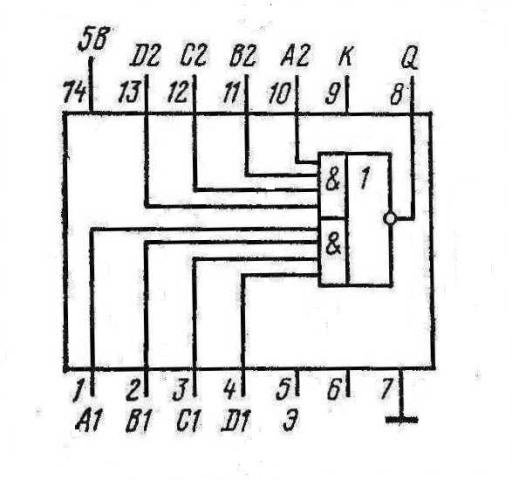

Микросхема К155ЛР4 (7455) представляет собой логический элемент 4-4И-2ИЛИ-НЕ с возможностью расширения по ИЛИ. Микросхема К155ЛР4 (7455) содержит 22 интегральных элемента. Корпус типа 201.14-1, масса около 1 грамма.

Зарубежным аналогом микросхемы К155ЛР4 является микросхема 7455.

Параметры логических элементов К155ЛР4, КМ155ЛР4 (7455)
Номинальное напряжение питания	5В ± 5%
Выходное напряжение низкого уровня	≤ 0,4 В
Выходное напряжение высокого уровня	≥ 2,4 В
Напряжение на антизвонном диоде	≥ -1,5 В
Входной ток низкого уровня	≤ -1,6 мА
Входной ток высокого уровня	≤ 0,04 мА
Входной пробивной ток	≤ 1 мА
Ток короткого замыкания	-18...-55 мА
Ток потребления при низком уровне выходного напряжения	≤ 9,5 мА
Ток потребления при высоком уровне выходного напряжения	≤ 8 мА
Потребляемая статическая мощность	≤ 45,9 мВт
Выходной ток низкого уровня	≤ 16 мА
Время задержки распространения при включении	≤ 15 нс
Время задержки распространения при выключении	≤ 22 нс

Состояние микросхемы К155ЛР4, КМ155ЛР4 (7455)
Вход								Выход
A1	В1	С1	D1	A2	В2	C2	D2	Q
В	В	В	В	х	х	х	х	Н
х	х	х	х	В	В	В	В	Н
Н	х	х	х	Н	х	х	х	В
х	Н	х	х	х	Н	х	х	В
х	х	Н	х	х	х	Н	х	В
х	х	х	Н	х	х	х	Н	В

Вход								Выход
A1	В1	С1	D1	A2	В2	C2	D2	Q
В	В	В	В	х	х	х	х	Н
х	х	х	х	В	В	В	В	Н
Н	х	х	х	Н	х	х	х	В
х	Н	х	х	х	Н	х	х	В
х	х	Н	х	х	х	Н	х	В
х	х	х	Н	х	х	х	Н	В

Вход								Выход
A1	В1	С1	D1	A2	В2	C2	D2	Q
В	В	В	В	х	х	х	х	Н
х	х	х	х	В	В	В	В	Н
Н	х	х	х	Н	х	х	х	В
х	Н	х	х	х	Н	х	х	В
х	х	Н	х	х	х	Н	х	В
х	х	х	Н	х	х	х	Н	В

Вход								Выход
A1	В1	С1	D1	A2	В2	C2	D2	Q
В	В	В	В	х	х	х	х	Н
х	х	х	х	В	В	В	В	Н
Н	х	х	х	Н	х	х	х	В
х	Н	х	х	х	Н	х	х	В
х	х	Н	х	х	х	Н	х	В
х	х	х	Н	х	х	х	Н	В
