К155ЛР3, КМ155ЛР3 - логический элемент 2-2-2-3И-4ИЛИ-НЕ расширяемый по ИЛИ

Микросхема представляет собой логический элемент 2-2-2-3И-4ИЛИ-НЕ расширяемый по ИЛИ. Содержит 29 интегральных элементов. Корпус К155ЛР3 типа 201.14-2, масса ≤ 1 г и у КМ155ЛР3 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛР3

201.14-2 package view
Корпус ИМС К155ЛР3

Корпус ИМС КМ155ЛР3

201.14-8 package view
Корпус ИМС КМ155ЛР3

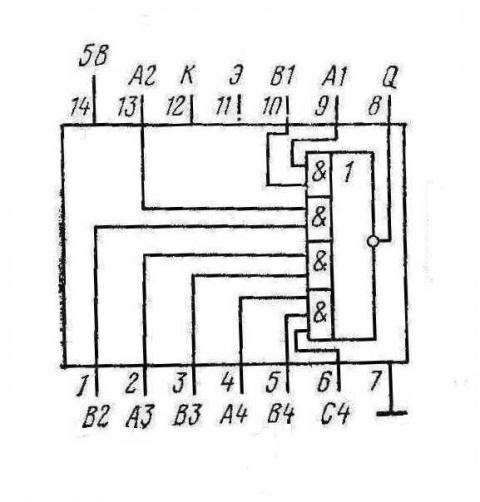

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1-6,9-13 входы
8 выходы
7 общий
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 9,5 мА
Ток потребления при высоком уровне выходного напряжения ≤ 8 мА
Потребляемая статическая мощность ≤ 45,9 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Напряжение база-эмиттер выходного транзистора ≤ 1,1 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 9,5 мА
Ток потребления при высоком уровне выходного напряжения ≤ 8 мА
Ток расширительных входов ≤ -3,3 мА
Потребляемая статическая мощность ≤ 45,9 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс

Зарубежные аналоги

  • SN7453N
