К155ЛР1, КМ155ЛР1 - 2 логических элемента 2-2И-2ИЛИ-НЕ, один расширяемый по ИЛИ

Микросхема представляет собой 2 логических элемента 2-2И-2ИЛИ-НЕ, один расширяемый по ИЛИ. Содержит 36 интегральных элементов. Корпус К155ЛР1 типа 201.14-2, масса ≤ 1 г и у КМ155ЛР1 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛР1

201.14-2 package view
Корпус ИМС К155ЛР1

Корпус ИМС КМ155ЛР1

201.14-8 package view
Корпус ИМС КМ155ЛР1

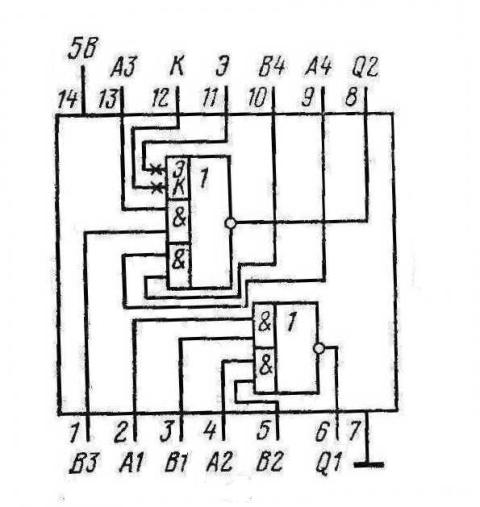

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1-5,9-13 входы
6,8 выходы
7 общий
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 14 мА
Ток потребления при высоком уровне выходного напряжения ≤ 8 мА
Потребляемая статическая мощность на один логический элемент ≤ 28 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Напряжение база-эмиттер выходного транзистора ≤ 1,1 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 14 мА
Ток потребления при высоком уровне выходного напряжения ≤ 8 мА
Ток расширительных входов ≤ -3,3 мА
Потребляемая статическая мощность на 1 логический элемент ≤ 28 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс

Зарубежные аналоги

  • SN7450N
  • SN7450J
