К155ЛП7 - два логических элемента 2И-НЕ с общим входом и двумя мощными транзисторами

Микросхема представляет собой два логических элемента 2И-НЕ с общим входом и двумя мощными транзисторами. Содержит 30 интегральных элементов. Корпус К155ЛП7 типа 201.14-2, масса ≤ 1 г.

Корпус ИМС К155ЛП7

201.14-2 package view
Корпус ИМС К155ЛП7

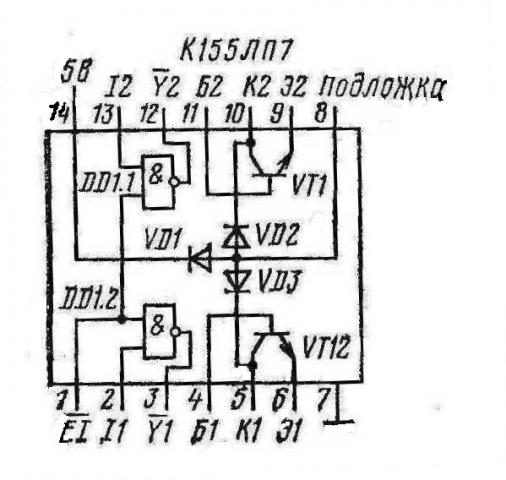

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1,2,13 входы
3,12 выходы
4 база VT1
5 коллектор VT1
6 эмиттер VT1
7 общий
8 подложка
9 эмиттер VT2
10 коллектор VT2
11 база VT2
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня
на выводах 3,12 ≤ 0,4 В
на выводах 5,10 при I C =100 мА ≤ 0,5 В
на выводах 5,10 при I C =300 мА ≤ 0,7 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня
по выводу 1 ≤ -3,2 мА
по выводам 2,13 ≤ -1,6 мА
Входной ток высокого уровня
по выводу 1 ≤ 0,08 мА
по выводам 2,13 ≤ 0,04 мА
Входной пробивной ток
по выводу 1 ≤ 2 мА
по выводам 2,13 ≤ 1 мА
Ток короткого замыкания -18...-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 11 мА
Ток потребления при высоком уровне выходного напряжения ≤ 4 мА
Потребляемая статическая мощность ≤ 39 мВт
Время задержки распространения при включении ≤ 50 нс
Время задержки распространения при выключении ≤ 50 нс
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня:
на выводах 3, 12 ≤ 0,4 В
на выводах 5, 10 при I с =100 мА ≤ 0,5 В
при I с =300 мА ≤ 0,7 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня:
по входу 1 ≤ -3,2 мА
по входам 2, 13 ≤ -1,6 мА
Входной ток высокого уровня:
по входу 1 ≤ 0,08 мА
по входам 2, 13 ≤ 0,04 мА
Входной пробивной ток:
по входу 1 ≤ 2 мА
по входам 2, 13 ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Выходной ток высокого уровня ≤ 0,1 мА
Ток потребления при низком уровне выходного напряжения ≤ 11 мА
Ток потребления при высоком уровне выходного напряжения ≤ 4 мА
Потребляемая статическая мощность ≤ 39 мВт
Время задержки распространения при включении ≤ 50 нс
Время задержки распространения при выключении ≤ 50 нс

Зарубежные аналоги

  • SN75450N
