К155ЛП4, КМ155ЛП4 - шесть буферных формирователей с открытым коллектором

Микросхема представляет собой шесть буферных формирователей с открытым коллекторным выходом, сопряженные со схемами высокого уровня. Содержит 60 интегральных элементов. Корпус К155ЛП4 типа 201.14-2, масса ≤ 1 г и у КМ155ЛП4 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛП4

201.14-2 package view
Корпус ИМС К155ЛП4

Корпус ИМС КМ155ЛП4

201.14-8 package view
Корпус ИМС КМ155ЛП4

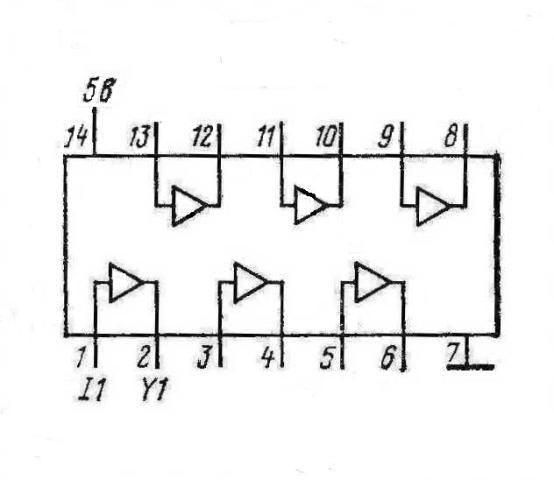

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1,3,5,9,11,13 входы
2,4,6,8,10,12 выходы
7 общий
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня
при I вых =16 мА ≤ 0,4 В
при I вых =40 мА ≤ 0,7 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на выходе закрытой системы ≤ 15 В
Входное напряжение блокировки ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Ток утечки на выходе ≤ 0,25 мА
Входной пробивной ток ≤ 1 мА
Ток потребления при низком уровне выходного напряжения ≤ 30 мА
Ток потребления при высоком уровне выходного напряжения ≤ 41 мА
Потребляемая статическая мощность на один логический элемент ≤ 31,2 мВт
Время задержки распространения при включении ≤ 30 нс
Время задержки распространения при выключении ≤ 10 нс
Емкость нагрузки ≤ 60 пФ

Зарубежные аналоги

  • SN7417N
  • SN7417J
