К155ЛП11 - шесть логических повторителей с раздельными элементами управления по входам и тремя состояниями на выходе
Микросхема представляет собой шесть повторителей с раздельными элементами управления по входам (по двум и четырем повторителям) и тремя состояниями на выходе.
Содержит 122 интегральных элемента.
Корпус К155ЛП11 типа 238.16-2, масса ≤ 1 г.

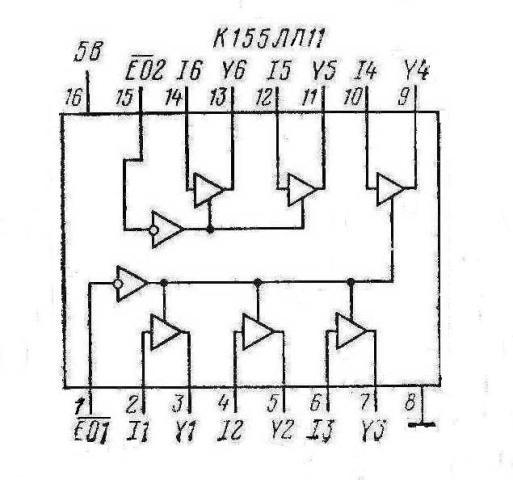

Корпус ИМС К155ЛП11
Корпус ИМС К155ЛП11

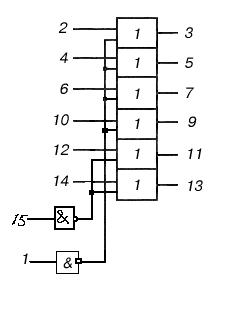

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1,2,4,6,10,12,14,15
входы
3,5,7,9,11,13
выходы
8
общий
16
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Входной ток низкого уровня
≤ -1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Ток потребления
≤ 85 мА
Потребляемая статическая мощность
≤ 446 мВт
Время задержки распространения
≤ 27 нс
Зарубежные аналоги
SN74367N
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
