К155ЛП10 - шесть логических повторителей с элементом управления по входам и тремя состояниями на выходе

Микросхема представляет собой шесть повторителей с элементом управления по входам и тремя состояниями на выходе. Содержит 116 интегральных элементов. Корпус К155ЛП10 типа 238.16-2, масса ≤ 1 г.

Корпус ИМС К155ЛП10

238.16-2 package view
Корпус ИМС К155ЛП10

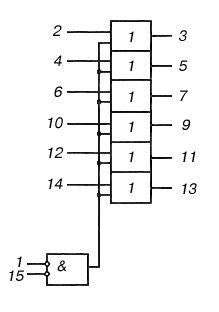

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

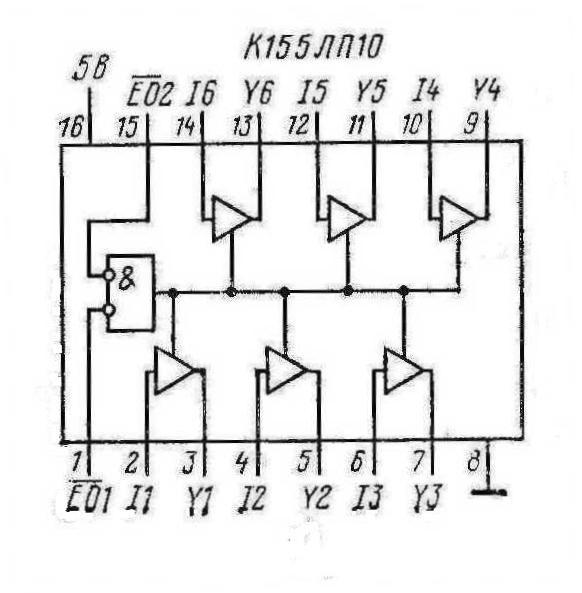

Назначение выводов
№ вывода Назначение
1,2,4,6,10,12,14,15 входы
3,5,7,9,11,13 выходы
8 общий
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток потребления ≤ 85 мА
Потребляемая статическая мощность ≤ 446 мВт
Время задержки распространения ≤ 27 нс

Зарубежные аналоги

  • SN74365N
