К155ЛН6 - шесть логических элементов НЕ с элементом управления по входам и тремя состояниями на выходе

Микросхема представляет собой шесть логических элементов НЕ с открытым коллекторным выходом. Содержит 87 интегральных элементов. Корпус К155ЛН6 типа 238.16-2, масса ≤ 1 г.

Корпус ИМС К155ЛН2

238.16-2 package view
Корпус ИМС К155ЛН2

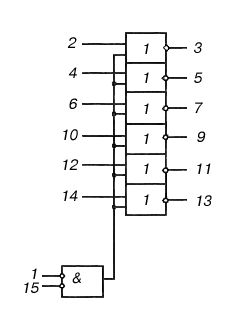

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

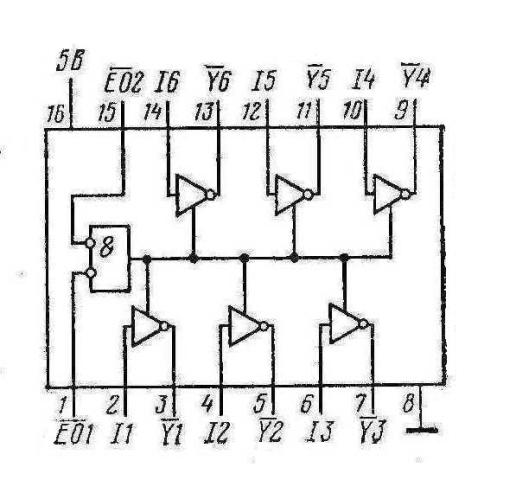

Назначение выводов
№ вывода Назначение
1,2,4,6,10,12,14,15 входы
3,5,7,9,11,13 выходы
8 общий
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Ток потребления ≤ 77 мА
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≤ 2,4 В
Ток потребления ≤ 77 мА
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Время задержки распространения при включении ≤ 16 нс
Время задержки распространения при выключении ≤ 17 нс
Время задержки распространения при переходе из третьего состояния в состояние низкого уровня ≤ 37 нс
Время задержки распространения при переходе из третьего состояния в состояние высокого уровня ≤ 35 нс
Время задержки распространения при переходе из состояния низкого (высокого) уровня в третьего состояние ≤ 27 нс

Зарубежные аналоги

  • SN74366N
