К155ЛН5, КМ155ЛН5 - шесть логических элементов НЕ с открытым коллектором

Микросхема представляет собой шесть логических элементов НЕ с открытым коллектором. Содержит 78 интегральных элементов. Корпус К155ЛН5 типа 201.14-2, масса ≤ 1 г и у КМ155ЛН5 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛН5

201.14-2 package view
Корпус ИМС К155ЛН5

Корпус ИМС КМ155ЛН5

201.14-8 package view
Корпус ИМС КМ155ЛН5

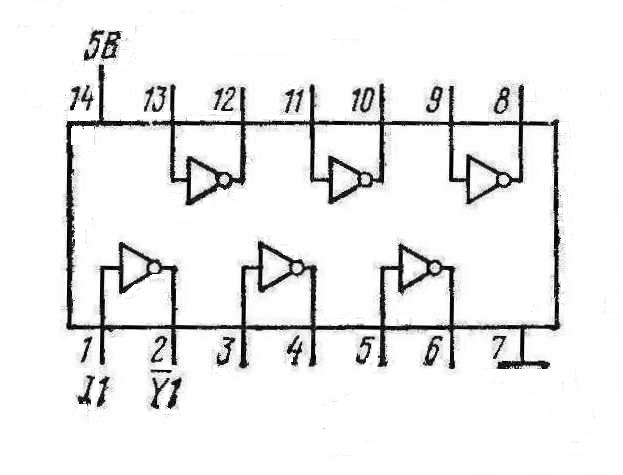

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1,3,5,9,11,13 входы
2,4,6,8,10,12 выходы
7 общий
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение ≤ 15 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток потребления при низком уровне выходного напряжения ≤ 51 мА
Ток потребления при высоком уровне выходного напряжения ≤ 48 мА
Потребляемая статическая мощность на один логический элемент ≤ 43 мВт
Время задержки распространения при включении ≤ 23 нс
Время задержки распространения при выключении ≤ 15 нс
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение ≤ 15 В
Выходное напряжение низкого уровня (I вых =16 мА) ≤ 0,4 В
Выходное напряжение низкого уровня (I вых =40 мА) ≤ 0,7 В
Напряжение блокировки ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Ток утечки на выходе ≤ 0,25 мА
Входной пробивной ток ≤ 1 мА
Ток потребления при низком уровне выходного напряжения ≤ 51 мА
Ток потребления при высоком уровне выходного напряжения ≤ 48 мА
Потребляемая статическая мощность на 1 логический элемент ≤ 43 мВт
Время задержки распространения при включении ≤ 23 нс
Время задержки распространения при выключении ≤ 15 нс

Зарубежные аналоги

  • SN7416N
  • SN7416J
