К155ЛИ5, К155ЛИ501 - два логических элемента 2И с открытым коллектором

Микросхема представляет собой два логических элемента 2И с мощным открытым коллектором. Корпус К155ЛИ5 типа 201.14-2, масса ≤ 1 г и у К155ЛИ501 типа 2101.8-8.

Корпус ИМС К155ЛИ5

201.14-1 package view
Корпус ИМС К155ЛИ5

Корпус ИМС К155ЛИ501

2101.8-1 package view
Корпус ИМС К155ЛИ501

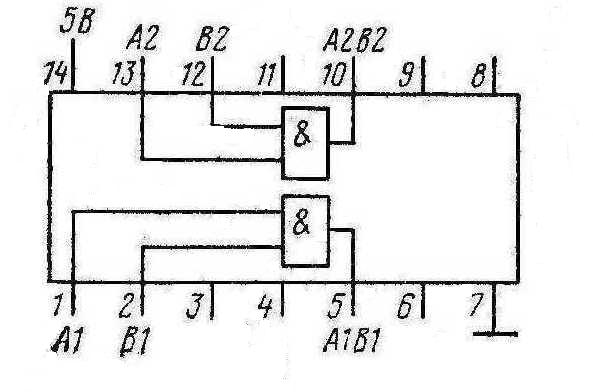

Условное графическое обозначение К155ЛИ5

Условное графическое обозначение
Условное графическое обозначение К155ЛИ5
Назначение выводов
№ вывода Назначение
1,2,12,13 входы
3,4,6,8,9.11 свободные
5,10 выходы
7 общий
14 напряжение питания

Условное графическое обозначение К155ЛИ501

Условное графическое обозначение
Условное графическое обозначение К155ЛИ501
Назначение выводов
№ вывода Назначение
1,2,6,7 входы
3,5 выходы
4 общий
8 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня
при I C =100 мА ≤ 0,5 В
при I C =300 мА ≤ 0,7 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток потребления при низком уровне выходного напряжения ≤ 65 мА
Ток потребления при высоком уровне выходного напряжения ≤ 11 мА
Потребляемая статическая мощность ≤ 200 мВт
Время задержки распространения при включении ≤ 25 нс
Время задержки распространения при выключении ≤ 25 нс

Зарубежные аналоги

  • SN74451N
