К155ЛИ4 (7415)

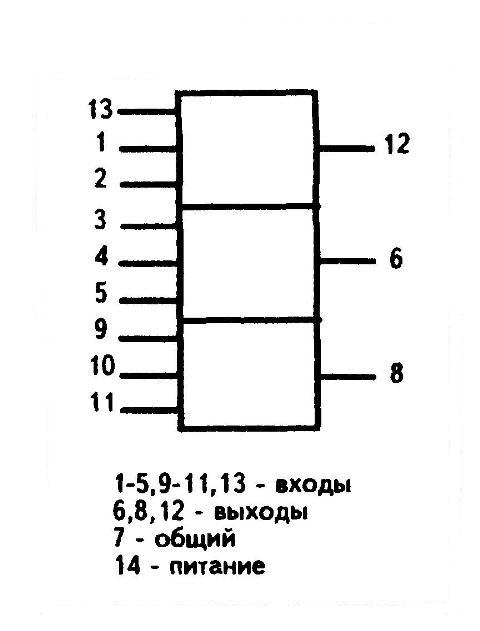

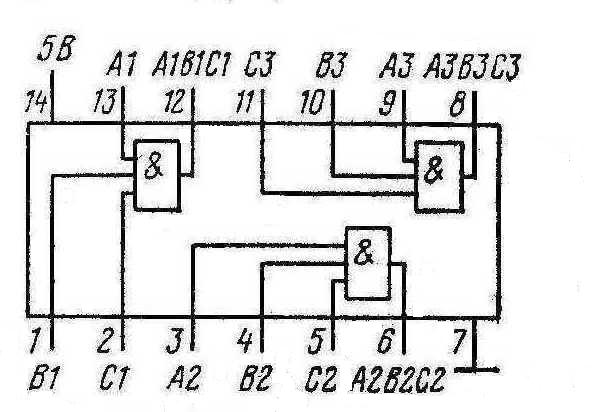

Микросхема К155ЛИ4 (7415) представляет собой три логических элемента 3И. Микросхема К155ЛИ4 (7415) имеет выход с открытым коллектором. Корпус К155ЛИ1 (7415) типа 201.14-1, масса около 1 грамма.
Зарубежным аналогом микросхемы К155ЛИ4 является микросхема 7415.
| Номинальное напряжение питания | 5В ± 5% |
| Выходное напряжение низкого уровня | ≤ 0,4 В |
| Выходное напряжение высокого уровня | ≥ 2,4 В |
| Входной ток низкого уровня | ≤ -1,6 мА |
| Входной ток высокого уровня | ≤ 0,04 мА |
| Входной пробивной ток | ≤ 1 мА |
| Ток потребления при низком уровне выходного напряжения | ≤ 33 мА |
| Ток потребления при высоком уровне выходного напряжения | ≤ 21 мА |
| Потребляемая статическая мощность на один логический элемент | ≤ 35,4 мВт |
| Время задержки распространения при включении | ≤ 19 нс |
| Время задержки распространения при выключении | ≤ 27 нс |
| Вход | Выход | ||
|---|---|---|---|
| A1 (A2) (A3) | B1 (B2) (B3) | С1 (С2) (С3) | A1B1С1 (A2B2С2) (A3B3С3) |
| Н | х | х | Н |
| х | Н | х | Н |
| х | х | Н | Н |
| В | В | В | В |
