Микросхема представляет собой четыре логических элемента 2И.
Содержит 72 интегральных элемента.
Корпус К155ЛИ1 типа 201.14-1, масса ≤ 1 г и у КМ155ЛИ1 типа 201.14-8, масса ≤ 2,2 г.
Корпус ИМС К155ЛИ1
Корпус ИМС К155ЛИ1
Корпус ИМС КМ155ЛИ1
Корпус ИМС КМ155ЛИ1

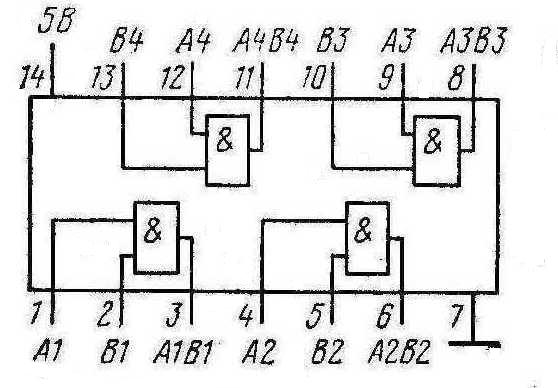

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1,2,4,5,9,10,12,13
входы
3,6,8,11
выходы
7
общий
14
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Входной ток низкого уровня
≤ -1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Ток потребления при низком уровне выходного напряжения
≤ 33 мА
Ток потребления при высоком уровне выходного напряжения
≤ 21 мА
Потребляемая статическая мощность на один логический элемент
≤ 35,4 мВт
Время задержки распространения при включении
≤ 19 нс
Время задержки распространения при выключении
≤ 27 нс
Электрические параметры
Номинальное напряжение питания
5 В ±5%
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Напряжение на антизвонном диоде
≥ -1,5 В
Входной ток низкого уровня
≤ -1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Ток короткого замыкания
-18…-55 мА
Ток потребления при низком уровне выходного напряжения
≤ 33 мА
Ток потребления при высоком уровне выходного напряжения
≤ 21 мА
Потребляемая статическая мощность на 1 логический элемент
≤ 35,4 мВт
Время задержки распространения при включении
≤ 19 нс
Время задержки распространения при выключении
≤ 27 нс
Зарубежные аналоги
SN7408N
SN7408J
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
