К155ЛЕ4 - три логических элемента 3ИЛИ-НЕ

Микросхема представляет собой три логических элемента 3ИЛИ-НЕ. Содержит 54 интегральных элемента. Корпус К155ЛЕ4 типа 201.14-1, масса ≤ 1 г.

Корпус ИМС К155ЛЕ4

201.14-1 package view — Корпус ИМС К155ЛЕ4

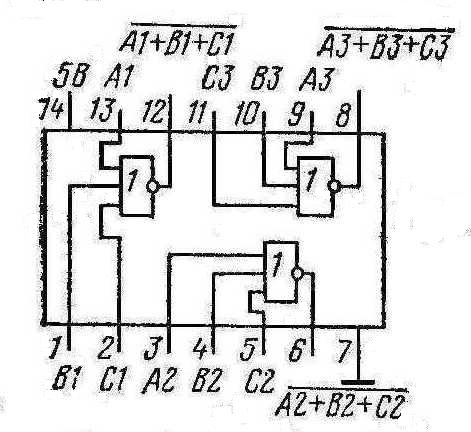

Условное графическое обозначение

Назначение выводов
№ вывода	Назначение
1,2,13,3,4,5,9,10,11	входы
7	общий
12,6,8	выходы
14	напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания	5 В ± 5 %
Выходное напряжение низкого уровня	≤ 0,4 В
Выходное напряжение высокого уровня	≥ 2,4 В
Входной ток низкого уровня	≤ -1,6 мА
Входной ток высокого уровня	≤ 0,04 мА
Входной пробивной ток	≤ 1 мА
Ток потребления при низком уровне выходного напряжения	≤ 16 мА
Ток потребления при высоком уровне выходного напряжения	≤ 26 мА
Потребляемая статическая мощность на один логический элемент	≤ 36,75 мВт
Время задержки распространения при включении	≤ 11 нс
Время задержки распространения при выключении	≤ 15 нс

Электрические параметры

Номинальное напряжение питания 5 В ± 5 %

Выходное напряжение низкого уровня ≤ 0,4 В

Выходное напряжение высокого уровня ≥ 2,4 В

Входной ток низкого уровня ≤ -1,6 мА

Входной ток высокого уровня ≤ 0,04 мА

Входной пробивной ток ≤ 1 мА

Ток потребления при низком уровне выходного напряжения ≤ 16 мА

Ток потребления при высоком уровне выходного напряжения ≤ 26 мА

Потребляемая статическая мощность на один логический элемент ≤ 36,75 мВт

Время задержки распространения при включении ≤ 11 нс

Время задержки распространения при выключении ≤ 15 нс

Электрические параметры
Номинальное напряжение питания	5 В ±5%
Выходное напряжение низкого уровня	≤ 0,4 В
Выходное напряжение высокого уровня	≥ 2,4 В
Входное напряжение блокировки	≥ -1,5 В
Входной ток низкого уровня	≥ -1,6 мА
Входной ток высокого уровня	≤ 0,04 мА
Входной пробивной ток	≤ 1 мА
Ток короткого замыкания	-18…-55 мА
Ток потребления при низком уровне выходного напряжения	≤ 16 мА
Ток потребления при высоком уровне выходного напряжения	≤ 26 мА
Потребляемая мощность на 1 логический элемент	≤ 36,75 мВт
Время задержки распространения при включении	≤ 11 нс
Время задержки распространения при выключении	≤ 15 нс

Зарубежные аналоги

SN7427N

Литература

Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
