К155ЛЕ3, КМ155ЛЕ3 - два логических элемента 4ИЛИ-НЕ

Микросхема представляет собой два логических элемента 4ИЛИ-НЕ со стробированием. Если на входе стробирования присутствует низкий уровень, то вывод соответствующего элемента будет переведен в высокий уровень, независимо от состояния других входов. Если на входе стробирования присутствует высокий уровень, то элемент работает как обычный 4ИЛИ-НЕ. Содержит 50 интегральных элементов. Корпус К155ЛЕ3 типа 201.14-1, масса ≤ 1 г и у КМ155ЛЕ3 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛЕ3

201.14-1 package view
Корпус ИМС К155ЛЕ3

Корпус ИМС КМ155ЛЕ3

201.14-8 package view
Корпус ИМС КМ155ЛЕ3

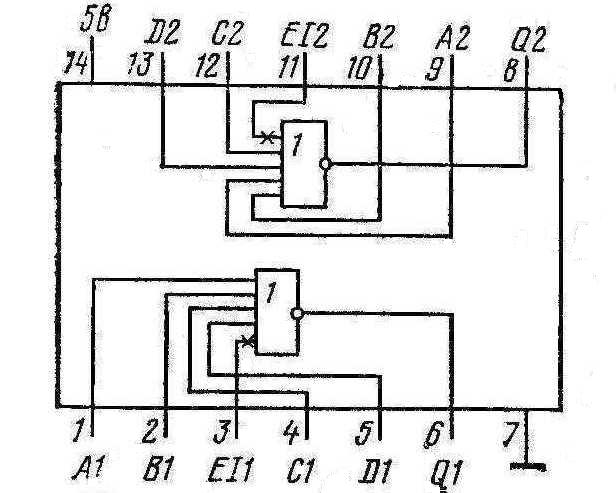

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1,2,4,5,9,10,12,13 входы
3,11 стробирующие входы
7 общий
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток потребления при низком уровне выходного напряжения ≤ 19 мА
Ток потребления при высоком уровне выходного напряжения ≤ 16 мА
Потребляемая статическая мощность на один логический элемент ≤ 45,9 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс
Электрические параметры
Номинальное напряжение питания 5 В ±5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входное напряжение блокировки ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -20…-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 19 мА
Ток потребления при высоком уровне выходного напряжения ≤ 16 мА
Потребляемая мощность на 1 логический элемент ≤ 45,9 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс

Зарубежные аналоги

  • SN7425N
  • SN7425J

Литература

  • Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
  • Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
  • Онлайн справочник chipinfo.ru : К155ЛЕ3, КМ155ЛЕ3 - два логических элемента 4ИЛИ-НЕ
  • Онлайн справочник kiloom.ru : К155ЛЕ3, КМ155ЛЕ3
