К155ЛЕ2, КМ155ЛЕ2 - два логических элемента 4ИЛИ-НЕ

Микросхема представляет собой два логических элемента 4ИЛИ-НЕ. Если на входе стробирования присутствует низкий уровень, вывод соответствующего элемента будет переведен в высокий уровень, независимо от от состояния других входов. Если на входе стробирования высокий уровень, то элемент работает как обычный 4ИЛИ-НЕ. Выполняемые микросхемой функции можно описать уравнениями:

1Q = 1STR ∧ (1A ∨ 1B ∨ 1C ∨ 1D) ∨ (E 1 ∧ (¬ E 2 ))
2Q = 2STR ∧ (2A ∨ 2B ∨ 2C ∨ 2D)

Содержит 50 интегральных элементов. Корпус К155ЛЕ2 типа 238.16-1, масса ≤ 2 г и у КМ155ЛЕ2 типа 201.16-5 , масса ≤ 2,5 г.

Таблица истинности
Входы Выходы
STR A B C D E Q
Условные обозначения
H Сигнал высогоко уровня (лог. "1")
L Сигнал низкого уровня (лог. "0")
X Не имеет значения
L X X X X X H
H H X X X X L
H X H X X X L
H X X H X X L
H X X X H X L
H X X X X H L
X L L L L L H

Корпус ИМС К155ЛЕ2

238.16-1 package view
Корпус ИМС К155ЛЕ2

Корпус ИМС КМ155ЛЕ2

201.16-5 package view
Корпус ИМС КМ155ЛЕ2

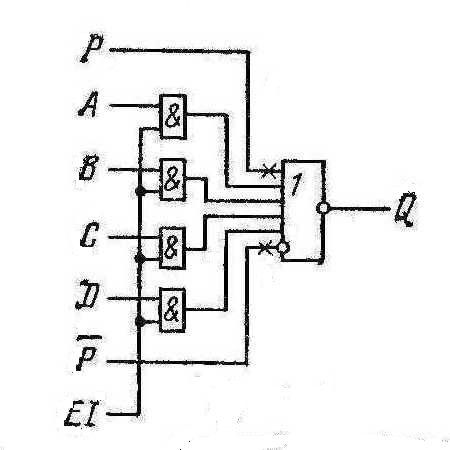

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

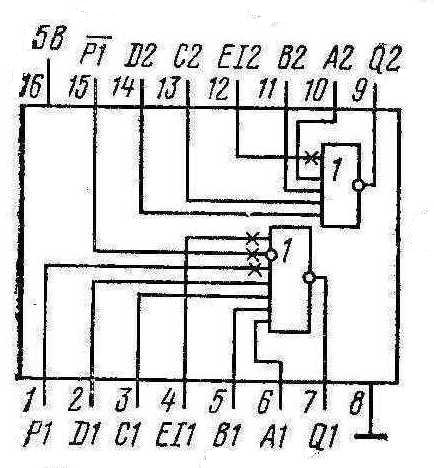

Назначение выводов
№ вывода Назначение
1,15 входы расширительные EX
2,3,5,6 вход информационный 1D
4 вход стробирующий 1С
7 выход 1
8 общий
9 выход 2
10,11,13,14 вход информационный 2D
12 вход стробирующий 2С
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток низкого уровня стробирующего входа ≤ -6,4 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной ток высокого уровня стробирующего входа ≤ 0,16 мА
Входной пробивной ток ≤ 1 мА
Входной пробивной ток стробирующего входа ≤ 1 мА
Ток короткого замыкания -18...-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 19 мА
Ток потребления при высоком уровне выходного напряжения ≤ 16 мА
Потребляемая статическая мощность на один логический элемент ≤ 45,9 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс
Электрические параметры
Номинальное напряжение питания 5 В ±5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение база-эмиттер ≤ 1 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток низкого уровня стробирующего входа ≤ -6,4 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной ток высокого уровня стробирующего входа ≤ 0,16 мА
Входной пробивной ток ≤ 1 мА
Входной пробивной ток стробирующего входа ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 19 мА
Ток потребления при высоком уровне выходного напряжения ≤ 16 мА
Ток расширительных входов ≤ -3,1 мА
Потребляемая мощность на 1 логический элемент ≤ 45,9 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс

Зарубежные аналоги

  • SN7423N
  • SN7423J

Литература

  • Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
  • Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
  • Онлайн справочник chipinfo.ru : К155ЛЕ2, КМ155ЛЕ2 - два логических элемента 4ИЛИ-НЕ
  • Онлайн справочник kiloom.ru : К155ЛЕ2, КМ155ЛЕ2
