К155ЛЕ1, КМ155ЛЕ1 - четыре логических элемента 2ИЛИ-НЕ

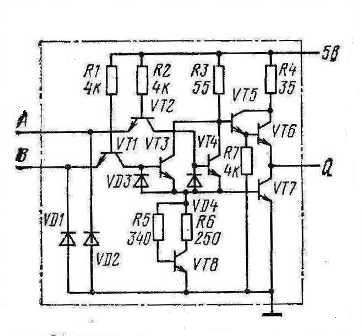

Микросхема представляет собой четыре логических элемента 2ИЛИ-НЕ. Содержит 64 интегральных элемента. Корпус К155ЛЕ1 типа 201.14-1, масса ≤ 1 г и у КМ155ЛЕ1 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛЕ1

201.14-1 package view — Корпус ИМС К155ЛЕ1

Корпус ИМС КМ155ЛЕ1

201.14-8 package view — Корпус ИМС КМ155ЛЕ1

Условное графическое обозначение

Назначение выводов
№ вывода	Назначение
1,4,10,13	выходы
2,3,5,8,9,11,12	входы
7	общий
14	напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания	5 В ± 5 %
Выходное напряжение низкого уровня	≤ 0,4 В
Выходное напряжение высокого уровня	≥ 2,4 В
Входной ток низкого уровня	≤ -1,6 мА
Входной ток высокого уровня	≤ 0,04 мА
Входной пробивной ток	≤ 1 мА
Ток потребления при низком уровне выходного напряжения	≤ 27 мА
Ток потребления при высоком уровне выходного напряжения	≤ 16 мА
Потребляемая статическая мощность на один логический элемент при низком уровне выходного напряжения	≤ 36 мВт
Потребляемая статическая мощность на один логический элемент при высоком уровне выходного напряжения	≤ 21 мВт

Электрические параметры

Номинальное напряжение питания 5 В ± 5 %

Выходное напряжение низкого уровня ≤ 0,4 В

Выходное напряжение высокого уровня ≥ 2,4 В

Входной ток низкого уровня ≤ -1,6 мА

Входной ток высокого уровня ≤ 0,04 мА

Входной пробивной ток ≤ 1 мА

Ток потребления при низком уровне выходного напряжения ≤ 27 мА

Ток потребления при высоком уровне выходного напряжения ≤ 16 мА

Потребляемая статическая мощность на один логический элемент при низком уровне выходного напряжения ≤ 36 мВт

Потребляемая статическая мощность на один логический элемент при высоком уровне выходного напряжения ≤ 21 мВт

Электрические параметры
Номинальное напряжение питания	5 В ±5%
Выходное напряжение низкого уровня	≤ 0,4 В
Выходное напряжение высокого уровня	≥ 2,4 В
Напряжение на антизвонном диоде	≥ -1,5 В
Входной ток низкого уровня	≤ -1,6 мА
Входной ток высокого уровня	≤ 0,04 мА
Входной пробивной ток	≤ 1 мА
Ток короткого замыкания	-18…-55 мА
Ток потребления при низком уровне выходного напряжения	≤ 27 мА
Ток потребления при высоком уровне выходного напряжения	≤ 16 мА
Время задержки распространения при включении	≤ 15 нс
Время задержки распространения при выключении	≤ 22 нс
Коэффициент разветвления по выходу при нагрузке на логические элементы	≤ 10
Потребляемая мощность на 1 логический элемент при низком уровне выходного напряжения	≤ 36 мВт
Потребляемая мощность на 1 логический элемент при высоком уровне выходного напряжения	≤ 21 мВт

Зарубежные аналоги

SN7402N
SN7402J

Литература

Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
