К155ЛД3, КМ15ЛД3

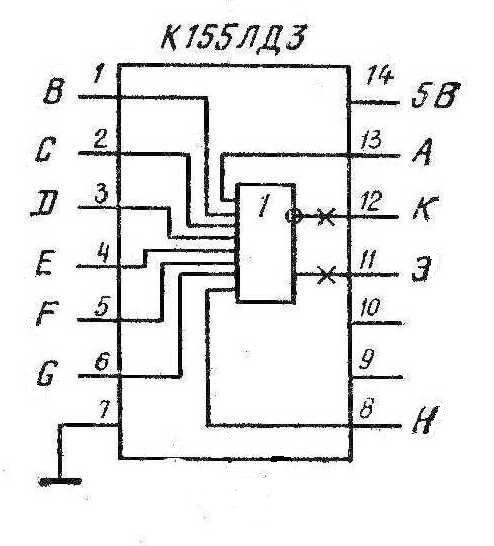

Специальный расширитель показан на рисунке. Микросхемы К155ЛД3, КМ15ЛД3 содержат восьмивходовой элемент (входы А... Н), у которых сделаны выходы от коллекторов и эмиттеров К, Э. Корпус К155ЛД3 типа 201.14-1, масса около 1 грамма и у КМ155ЛД3 типа 201.14-8, масса около 2,2 грамма.

Параметры логических элементов К155ЛД3, КМ155ЛД3

Номинальное напряжение питания	5В ± 5%
Выходное напряжение низкого уровня	≤ 0,4 В
Выходное напряжение высокого уровня	≥ 2,4 В
Напряжение на антизвонном диоде	≥ -1,5 В
Входной ток низкого уровня	≤ -1,6 мА
Входной ток высокого уровня	≤ 0,04 мА
Входной пробивной ток	≤ 1 мА
Выходной ток высокого уровня	≤0,3 мА
Выходной ток низкого уровня	≤ 39 мА
Ток потребления при низком уровне выходного напряжения	≤ 2,5 мА
Ток потребления при высоком уровне выходного напряжения	≤ 4 мА
Потребляемая статическая мощность	≤ 17,1 мВт

Состояние микросхемы К155ЛД3

Вход								Выход
A	B	C	D	E	F	G	H	К	Э
В	В	В	В	В	В	В	В	Н	В
В	х	х	х	х	х	х	х	Н	В
х	В	х	х	х	х	х	х	Н	В
х	х	В	х	х	х	х	х	Н	В
х	х	х	В	х	х	х	х	Н	В
х	х	х	х	В	х	х	х	Н	В
х	х	х	х	х	В	х	х	Н	В
х	х	х	х	х	х	В	х	Н	В
х	х	х	х	х	х	х	В	Н	В
Н	Н	Н	Н	Н	Н	Н	Н	В	Н
