К155ЛД1, КМ155ЛД1 - два четырехвходовых логических расширителя по ИЛИ
Микросхема представляет собой два четырехвходовых логических расширителя по ИЛИ. Корпус К155ЛД1 типа 201.14-1, масса ≤ 1 г и у КМ155ЛД1 типа 201.14-8, масса ≤ 2,2 г.
Корпус ИМС К155ЛД1
Корпус ИМС К155ЛД1
Корпус ИМС КМ155ЛД1
Корпус ИМС КМ155ЛД1

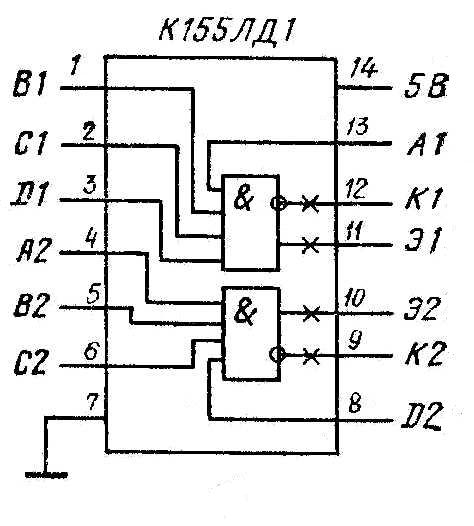

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1,2,3,13,4,5,6,8
входы X1-X8
7
общий
9
инверсный выход Y4
10
выход Y3
11
выход Y1
12
инверсный выход Y2
14
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,4 В
Напряжение на антизвонном диоде
≥ -1,5 В
Входной ток низкого уровня
≤ -1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Выходной ток высокого уровня
≤ 0,3 мА
Выходной ток низкого уровня
≤ -0,39 мА
Ток потребления при низком уровне выходного напряжения
≤ 2,5 мА
Ток потребления при высоком уровне выходного напряжения
≤ 4 мА
Потребляемая статическая мощность
≤ 17,1 мВт
Зарубежные аналоги
SN7460N
SN7460J
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
