К155ЛА8, КМ155ЛА8 - четыре логических элемента 2И-НЕ

Микросхема представляет собой четыре логических элемента 2И-НЕ. Содержит 32 интегральных элемента. Корпус К155ЛА8 типа 201.14-1, масса ≤ 1 г и у КМ155ЛА8 типа 201.14-8, масса ≤ 2,2 г.

Микросхема представляет собой четыре логических элемента 2И-НЕ с открытым коллекторным выходом (элемент контроля). Содержит 32 интегральных элемента. Корпус К155ЛА8 типа 201.14-1, масса ≤ 1 г и у КМ155ЛА8 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛА8

201.14-1 package view
Корпус ИМС К155ЛА8

Корпус ИМС КМ155ЛА8

201.14-8 package view
Корпус ИМС КМ155ЛА8

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

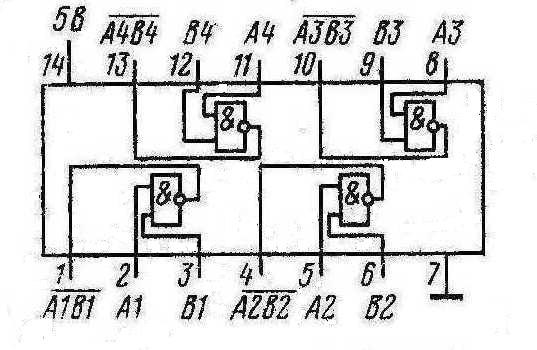

Назначение выводов
№ вывода Назначение
1 выход Y1
2,3,5,6,8,9,11,12 входы X1-X8
4 выход Y2
7 общий
10 выход Y3
13 выход Y4
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток потребления при низком уровне выходного напряжения ≤ 22 мА
Ток потребления при высоком уровне выходного напряжения ≤ 8 мА
Потребляемая статическая мощность на один логический элемент ≤ 19,7 мВт
Электрические параметры
Номинальное напряжение питания 5 В ±5%
Выходное напряжение низкого уровня ≤ 0,4 В
Напряжение на антизвонном диоде ≥ 1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Выходной ток высокого уровня ≤ 0,25 мА
Ток потребления при низком уровне выходного напряжения ≤ 22 мА
Ток потребления при высоком уровне выходного напряжения ≤ 8 мА
Потребляемая статическая мощность на 1 логический элемент ≤ 19,7 мВт
Среднее время задержки распространения ≤ 39 нс

Зарубежные аналоги

  • SN7401N
  • SN7401J
