К155ЛА3, КМ155ЛА3 - четыре логических элемента 2И-НЕ

Микросхема представляет собой четыре логических элемента 2И-НЕ. Содержит 56 интегральных элементов. Корпус К155ЛА3 типа 201.14-1, масса ≤ 1 г и у КМ155ЛА3 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛА3

201.14-1 package view
Корпус ИМС К155ЛА3

Корпус ИМС КМ155ЛА3

201.14-8 package view
Корпус ИМС КМ155ЛА3

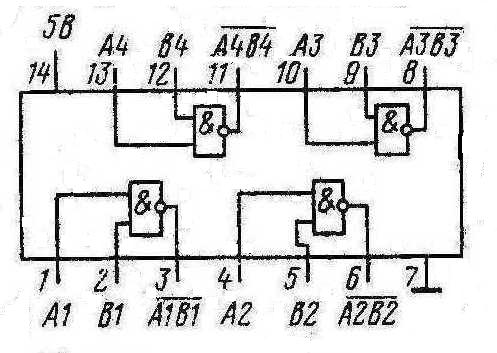

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1,2,4,5,9,10,12,13 входы X1-X8
3 выход Y1
6 выход Y2
7 общий
8 выход Y3
11 выход Y4
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-55 мА
Ток потребления при низком уровне выходного напряжения ≤ 22 мА
Ток потребления при высоком уровне выходного напряжения ≤ 8 мА
Потребляемая статическая мощность на один логический элемент ≤ 19,7 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс

Зарубежные аналоги

  • SN7400N
  • SN7400J
