Микросхема представляет собой логический элемент 8И-НЕ.
Содержит 19 интегральных элементов.
Корпус К155ЛА2 типа 201.14-1, масса ≤ 1 г и у КМ155ЛА2 типа 201.14-8, масса ≤ 2,2 г.
Корпус ИМС К155ЛА2
Корпус ИМС К155ЛА2
Корпус ИМС КМ155ЛА2
Корпус ИМС КМ155ЛА2

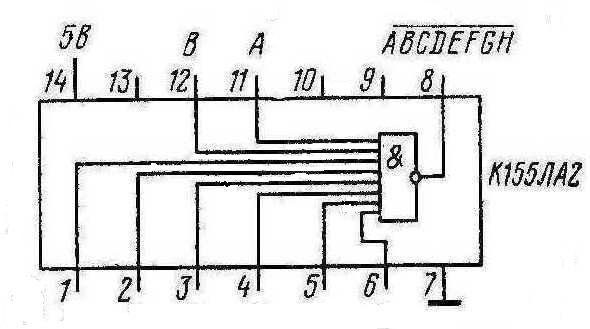

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1-6,11,12
входы X1-X8
7
общий
8
выход Y
14
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Напряжение на антизвонном диоде
≥ -1,5 В
Входной ток низкого уровня
≤ -1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Ток короткого замыкания
-18...-55 мА
Ток потребления при низком уровне выходного напряжения
≤ 6 мА
Ток потребления при высоком уровне выходного напряжения
≤ 2 мА
Потребляемая статическая мощность
≤ 21 мВт
Время задержки распространения при включении
≤ 15 нс
Время задержки распространения при выключении
≤ 22 нс
Зарубежные аналоги
SN7430N
SN7430J
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
