К155ЛА12, КМ155ЛА12 - четыре логических элемента 2И-НЕ с открытым коллектором

Микросхема представляет собой четыре логических элемента 2И-НЕ с открытым коллектором с высокой нагрузочной способностью. Содержит 56 интегральных элементов. Корпус К155ЛА12 типа 201.14-1, масса ≤ 1 г и у КМ155ЛА12 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛА12

201.14-1 package view
Корпус ИМС К155ЛА12

Корпус ИМС КМ155ЛА12

201.14-8 package view
Корпус ИМС КМ155ЛА12

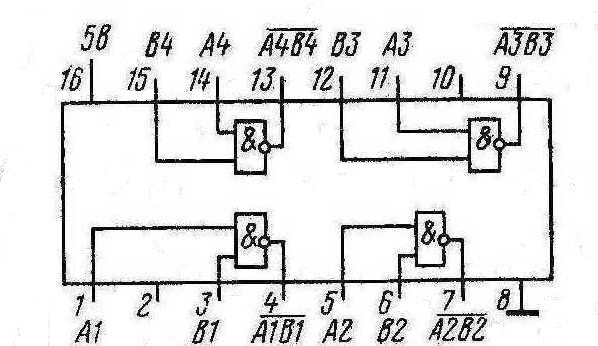

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1,2,4,5,9,10,12,13 входы X1-X8
3 выход Y1
6 выход Y2
7 общий
8 выход Y3
11 выход Y4
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток потребления при низком уровне выходного напряжения ≤ 54 мА
Ток потребления при высоком уровне выходного напряжения ≤ 15,5 мА
Потребляемая статическая мощность на один логический элемент ≤ 45,5 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс
Электрические параметры
Номинальное напряжение питания 5 В ±5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≤ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-70 мА
Ток потребления при низком уровне выходного напряжения ≤ 54 мА
Ток потребления при высоком уровне выходного напряжения ≤ 15,5 мА
Потребляемая статическая мощность на 1 логический элемент ≤ 45,5 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 22 нс

Зарубежные аналоги

  • SN7437N
  • SN7437J

Литература
