К155ЛА10, КМ155ЛА10 - три логических элемента 3И-НЕ с открытым коллекторным выходом

Микросхема представляет собой три логических элемента 3И-НЕ с открытым коллектором. Содержит 27 интегральных элементов. Корпус К155ЛА10 типа 201.14-1, масса ≤ 1 г и у КМ155ЛА10 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ЛА10

201.14-1 package view
Корпус ИМС К155ЛА10

Корпус ИМС КМ155ЛА10

201.14-8 package view
Корпус ИМС КМ155ЛА10

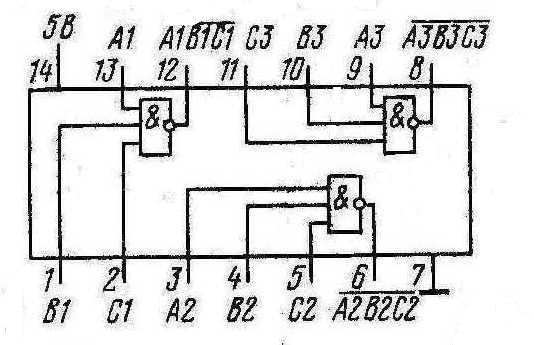

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1,2,13,3,4,5,9,10,11 входы X1-X9
6 выход Y2
7 общий
8 выход Y3
12 выход Y1
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток потребления при низком уровне выходного напряжения ≤ 16,5 мА
Ток потребления при высоком уровне выходного напряжения ≤ 6 мА
Потребляемая статическая мощность на один логический элемент ≤ 19,7 мВт
Время задержки распространения при включении ≤ 15 нс
Время задержки распространения при выключении ≤ 45 нс

Зарубежные аналоги

  • SN7412N
  • SN7412J
