К155ЛА1, КМ155ЛА1 (7420)

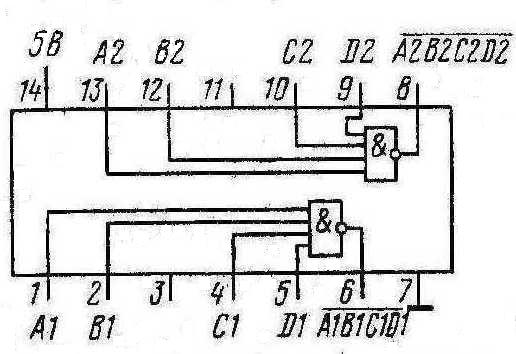

Микросхемы К155ЛА1, КМ155ЛА1 (7420) представляют собой два логических элемента 4И-НЕ. Корпус микросхемы К155ЛА1 типа 201.14-1, масса около 1 г и у КМ155ЛА1 типа 201.14-8, масса около 2,2 г.

Параметры логических элементов К155ЛА1, КМ155ЛА1

Номинальное напряжение питания	5В ± 5%
Выходное напряжение низкого уровня	≤ 0,4 В
Выходное напряжение высокого уровня	≥ 2,4 В
Напряжение на антизвонном диоде	≥ -1,5 В
Помехоустойчивость	≤ 0,4 В
Входной ток низкого уровня	≤ -1,6 мА
Входной ток высокого уровня	≤ 0,04 мА
Входной пробивной ток	≤ 1 мА
Ток короткого замыкания	-18...-55 мА
Ток потребления при низком уровне выходного напряжения	≤ 11 мА
Ток потребления при высоком уровне выходного напряжения	≤ 4 мА
Потребляемая статическая мощность на один логический элемент	≤ 19,7 мВт
Выходной ток низкого уровня	≤ 16 мА
Время задержки распространения при включении	≤ 15 нс
Время задержки распространения при выключении	≤ 22 нс

Состояние микросхемы К155ЛА1, КМ155ЛА1 (7420)

Вход				Выход
1 (9)	2 (10)	4 (12)	5 (13)	6 (8)
В	В	В	В	Н
Н	х	х	х	В
х	Н	х	х	В
х	х	Н	х	В
х	х	х	Н	В

Зарубежным аналогом микросхем К155ЛА1, КМ155ЛА1 является микросхема 7420.
