К155КП7, КМ155КП7 - селектор-мультиплексор на восемь каналов со стробированием

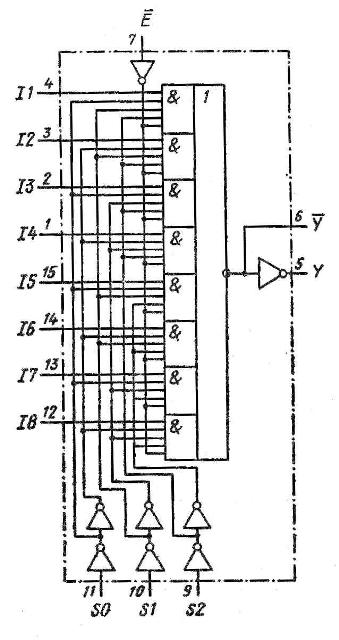

Микросхема представляет собой селектор-мультиплексор на восемь каналов со стробированием. В зависимости от установленного на входах A,B,C кода разрешает прохождение сигнала на выходы Y1 и Y2 только от одного из восьми информационных входов D0-D7, при этом на входе стробирования V должно быть установленно напряжение низкого уровня. При высоком уровне напряжения на входе V выход Y1 устанавливается в состояние низкогоуровня напряжения, а выход Y2 соответственно в состояние высокого уровня. Содержит 111 интегральных элементов. Корпус К155КП7 типа 238.16-1, масса ≤ 2 г и у КМ155КП7 типа 201.16-5, масса ≤ 2,2 г.

Корпус ИМС К155КП7

238.16-1 package view
Корпус ИМС К155КП7

Корпус ИМС КМ155КП7

201.16-5 packageview
Корпус ИМС КМ155КП7

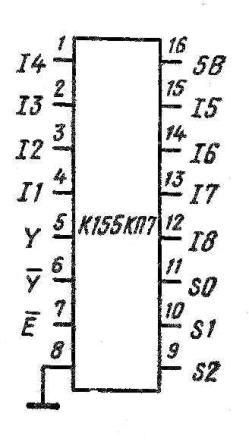

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1-4 входы информационные D3-D1
5 выход Y1
6 выход Y2
7 вход разрешения
8 общий
9 вход C
10 вход B
11 вход A
12-15 входы информационные D7-D4
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Ток потребления ≤ 48 мА
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Помехоустойчивость ≤ 0,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Ток потребления ≤ 48 мА
Время задержки распространения при включении:
по входам 1-4, 12-15 по выходу 6 ≤ 14 нс
по входам 1-4, 12-15 по выходу 5 ≤ 24 нс
по входу 7 по выходу 6 ≤ 30 нс
по входу 7 по выходу 5 ≤ 30 нс
по входам 9-11 по выходу 5 ≤ 35 нс
по входам 9-11 по выходу 6 ≤ 33 нс
Время задержки распространения при выключении:
по входам 1-4, 12-15 по выходу 6 ≤ 20 нс
по входам 1-4, 12-15 по выходу 5 ≤ 29 нс
по входу 7 по выходу 6 ≤ 24 нс
по входу 7 по выходу 5 ≤ 52 нс
по входам 9-11 по выходу 5 ≤ 52 нс
по входам 9-11 по выходу 6 ≤ 30 нс

Зарубежные аналоги

  • SN74151N
  • SN74151J
