К155КП5, КМ155КП5 - селектор-мультиплексор на восемь каналов

Микросхема представляет собой селектор-мультиплексор на восемь каналов. Содержит 91 интегральный элемент. Корпус К155КП5 типа 201.14-1, масса ≤ 1 г и у КМ155КП5 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155КП5

201.14-1 package view
Корпус ИМС К155КП5

Корпус ИМС КМ155КП5

201.14-8 packageview
Корпус ИМС КМ155КП5

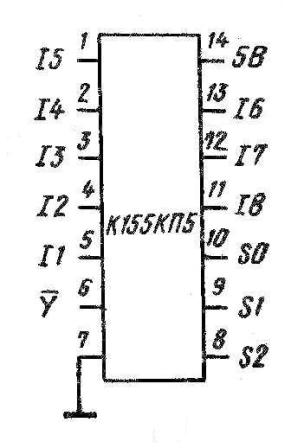

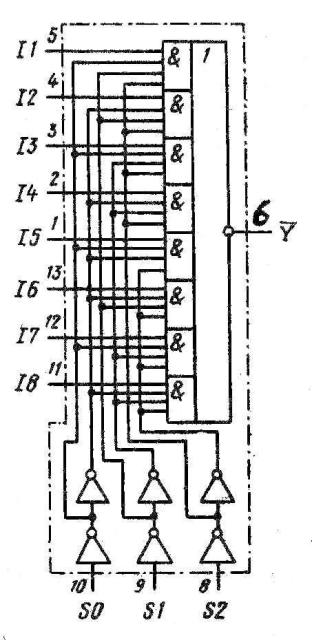

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1 вход X5
2 вход X4
3 вход X3
4 вход X2
5 вход X1
6 выход Y
7 общий
8 вход X11
9 вход X10
10 вход X9
11 вход X8
12 вход X7
13 вход X6
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Ток потребления ≤ 43 мА
Потребляемая статическая мощность ≤ 226 мВт
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Ток потребления ≤ 43 мА
Потребляемая мощность ≤ 226 мВт
Время задержки распространения при включении:
по информационным входам 1-5, 11-13 ≤ 20 нс
по адресным входам 8-10 ≤ 33 нс
Время задержки распространения при выключении:
по информационным входам 1-5, 11-13 ≤ 20 нс
по адресным входам 8-10 ≤ 35 нс
Длительность фронта и среза входного импульса ≤ 1 мс

Зарубежные аналоги

  • SN74152N
  • SN74152J
