К155КП1 - селектор-мультиплексор данных на 16 каналов со стробированием

Микросхема представляет собой селектор-мультиплексор данных на 16 каналов со стробированием. Позволяет с помощью четырех адресных входов A-F передать данный поступающие на один из входов D0-D15 к выходу Y. Если на вход разрешения С подано напряжение высокого уровня, то на выходе Y также появится высокий уровень независимо от адреса остальных входов. Напряжение низкого уровня на входе Е разрешает прохождение данных от входов D0-D15. Содержит 149 интегральных элементов. Корпус К155КП1 типа 239.24-1, масса ≤ 4 г.

Корпус ИМС К155КП1

239.24-1 package view
Корпус ИМС К155КП1

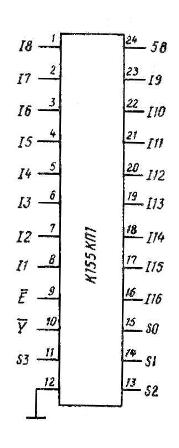

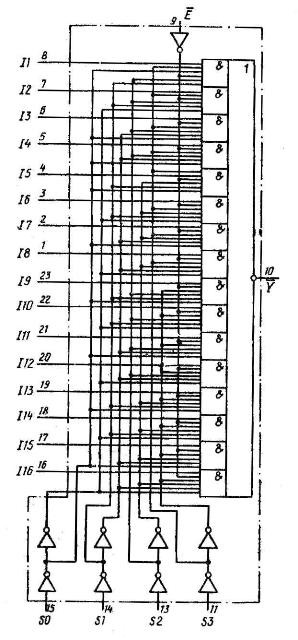

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1 вход информационный D7
2 вход информационный D6
3 вход информационный D5
4 вход информационный D4
5 вход информационный D3
6 вход информационный D2
7 вход информационный D1
8 вход информационный D0
9 стробирующий вход
10 выход
11 вход адресный F
12 общий
13 вход адресный E
14 вход адресный B
15 вход адресный A
16 вход информационный D15
17 вход информационный D14
18 вход информационный D13
19 вход информационный D12
20 вход информационный D11
21 вход информационный D10
22 вход информационный D9
23 вход информационный D8
24 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Ток потребления ≤ 68 мА
Потребляемая статическая мощность ≤ 357 мВт
Время задержки распространения при включении
по стробирующему входу 9 ≤ 30 нс
по адресным входам 11,13,14,15 ≤ 33 нс
по информационным входам 1-8, 16-23 ≤ 14 нс
Время задержки распространения при выключении
по стробирующему входу 9 ≤ 24 нс
по адресным входам 11,13,14,15 ≤ 35 нс
по информационным входам 1-8, 16-23 ≤ 20 нс
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Ток потребления ≤ 68 мА
Потребляемая статическая мощность ≤ 357 мВт
Время задержки распространения при включении:
по стробирующему входу 9 ≤ 30 нс
по адресным входам 11, 13, 14, 15 ≤ 33 нс
по информационным входам 1-8, 16-23 ≤ 14 нс
Время задержки распространения при выключении:
по стробирующему входу 9 ≤ 24 нс
по адресным входам 11, 13, 14, 15 ≤ 35 нс
по информационным входам 1-8, 16-23 ≤ 20 нс

Зарубежные аналоги

  • SN74150N
