К155ЛР4, КМ155ЛР4, КБ155ЛР4-4 - логический элемент 4-4И-2ИЛИ-НЕ с возможностью расширения по ИЛИ

Микросхемы представляют собой логический элемент 4-4И-2ИЛИ-НЕ с возможностью расширения по ИЛИ. Содержат 22 интегральных элемента.

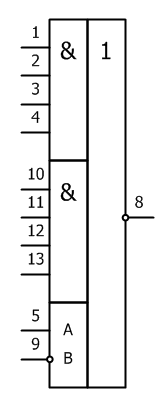

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ выводаНазначение
1вход X1
2вход X2
3вход X3
4вход X4
5вход расширительный A
6свободный
7общий
8инверсный выход Y
9вход расширительный (инверсный) B
10вход X5
11вход X6
12вход X7
13вход X8
14напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания5 В ± 5%
Выходное напряжение низкого уровня≤ 0,4 В
Выходное напряжение высокого уровня≥ 2,4 В
Напряжение на антизвонном диоде≥ -1,5 В
Напряжение база-эмиттер выходного транзистора≤ 1,1 В
Входной ток низкого уровня≤ -1,6 мА
Входной ток высокого уровня≤ 0,04 мА
Входной пробивной ток≤ 1 мА
Ток короткого замыкания-18…-55 мА
Ток потребления при низком уровне выходного напряжения≤ 14 мА
Ток потребления при высоком уровне выходного напряжения≤ 8 мА
Ток расширительных входов≤ -3,3 мА
Потребляемая статическая мощность≤ 28,9 мВт
Время задержки распространения при включении≤ 15 нс
Время задержки распространения при выключении≤ 22 нс
