К155ИВ1 - шифратор 8 каналов в 3
Микросхема представляет собой приоритетный шифратор 8 каналов в 3. Содержит 168 интегральных элементов. Корпус у К155ИВ1 типа 238.16-1, масса ≤ 2 г.
Корпус ИМС К155ИВ1
Корпус ИМС К155ИВ1

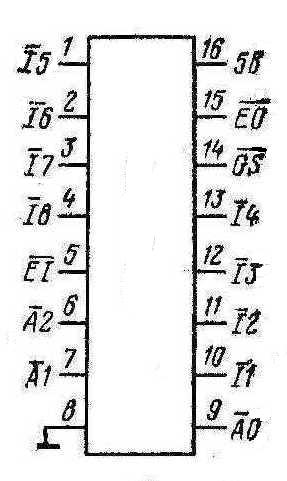

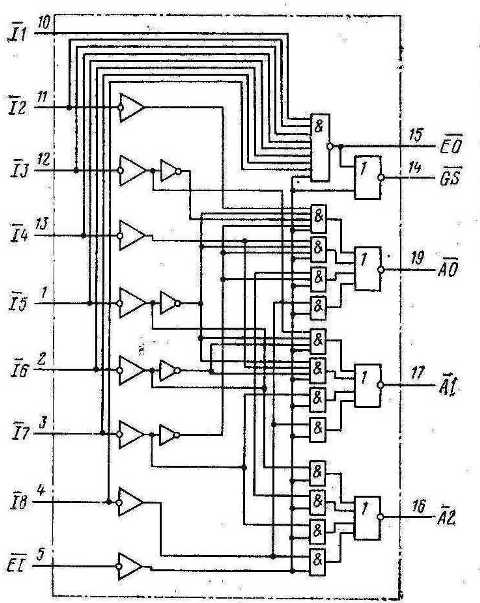

Условное графическое обозначение ИМС К155ИВ1
Условное графическое обозначение ИМС К155ИВ1
Назначение выводов
|
№ вывода
|
Назначение
|
|
1
|
вход X4
|
|
2
|
вход X5
|
|
3
|
вход X6
|
|
4
|
вход X7
|
|
5
|
вход E
|
|
6
|
выход A2
|
|
7
|
выход A1
|
|
8
|
общий
|
|
9
|
выход A0
|
|
10
|
вход X0
|
|
11
|
вход X1
|
|
12
|
вход X2
|
|
13
|
вход X3
|
|
14
|
выход GS
|
|
15
|
выход E
|
|
16
|
напряжение питания
|
Электрические параметры
Электрические параметры
|
Номинальное напряжение питания
|
5 В ± 5 %
|
|
Выходное напряжение низкого уровня
|
≤ 0,4 В
|
|
Выходное напряжение высокого уровня
|
≥ 2,4 В
|
|
Входной ток низкого уровня
|
|
по входу 10
|
≤ - 1,6 мА
|
|
по входам 1-5,11-13
|
≤ - 3,2 мА
|
|
Входной ток высокого уровня
|
|
по входу 10
|
≤ 0,04 мА
|
|
по входам 1-5,11-13
|
≤ 0,08 мА
|
|
Входной пробивной ток
|
≤ 1 мА
|
|
Ток потребления
|
≤ 60 мА
|
|
Потребляемая статическая мощность
|
≤ 330 мВт
|
|
Среднее время задержки распространения
|
≤ 21 нс
|
