К155ИР17 - двенадцатиразрядный регистр последовательного приближения
Микросхема представляет собой четырехразрядный универсальный сдвиговый регистр. Содержит 545 интегральных элементов. Корпус К155ИР17 типа 239.24-1, масса ≤ 4 г.
Микросхема представляет собой двенадцатиразрядный регистр последовательного приближения. Содержит 545 интегральных элементов. Корпус К155ИР17 типа 239.24-1, масса ≤ 4 г.
Корпус ИМС К155ИР17

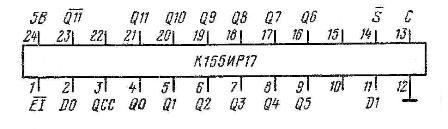

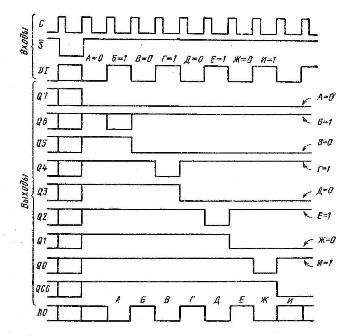

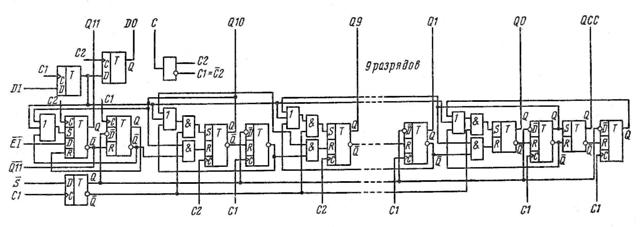

Условное графическое обозначение
| № вывода | Назначение |
|---|---|
| 1 | инверсный вход Е (разрешение) |
| 2 | выход J0 |
| 3 | инверсный выход С (завершение преобразования) |
| 4 | выход Q0 |
| 5 | выход Q1 |
| 6 | выход Q2 |
| 7 | выход Q3 |
| 8 | выход Q4 |
| 9 | выход Q5 |
| 10,15,22 | свободные |
| 11 | вход данных D |
| 12 | общий |
| 13 | вход С (тактовый) |
| 14 | инверсный вход S (пуск) |
| 16 | выход Q6 |
| 17 | выход Q7 |
| 18 | выход Q8 |
| 19 | выход Q9 |
| 20 | выход Q10 |
| 21 | выход Q11 |
| 23 | инверсный выход Q11 |
| 24 | напряжение питания |
Электрические параметры
| Номинальное напряжение питания | 5 В ± 5 % |
| Выходное напряжение низкого уровня | ≤ 0,4 В |
| Выходное напряжение высокого уровня | ≥ 2,4 В |
| Входной ток низкого уровня | |
|---|---|
| по входам 13,14 | ≤ -1,6 мА |
| по входам 1,11 | ≤ -3,2 мА |
| Входной ток высокого уровня | |
| по входу 13 | ≤ 0,04 мА |
| по входам 1,11,14 | ≤ 0,08 мА |
| Ток потребления | ≤ 124 мА |
| Потребляемая статическая мощность | ≤ 651 мВт |
| Рабочая частота | 15 МГц |
| Номинальное напряжение питания | 5 В ± 5% |
| Выходное напряжение низкого уровня | ≤ 0,4 В |
| Выходное напряжение высокого уровня | ≥ 2,4 В |
| Напряжение на антизвонном диоде | ≥ -1,5 В |
| Входной ток низкого уровня: | |
|---|---|
| по входам 13, 14 | ≤ -1,6 мА |
| по входам 1, 11 | ≤ -3,2 мА |
| Входной ток высокого уровня: | |
| по входу 13 | ≤ 0,04 мА |
| по входам 1, 11, 14 | ≤ 0,08 мА |
| Входной пробивной ток | ≤ 1 мА |
| Ток потребления | ≤ 124 мА |
| Потребляемая статическая мощность | ≤ 651 мВт |
| Время задержки распространения при включении: | |
| по входу C | ≤ 28 нс |
| по входу E | ≤ 19 нс |
| Время задержки распространения при выключении: | |
| по входу C | ≤ 38 нс |
| по входу E | ≤ 19 нс |
| Рабочая частота | ≥ 15 МГц |

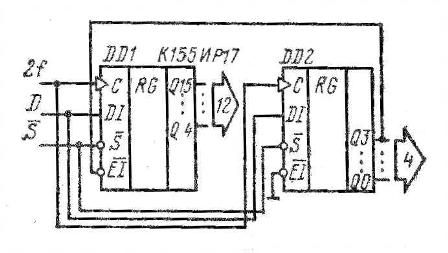

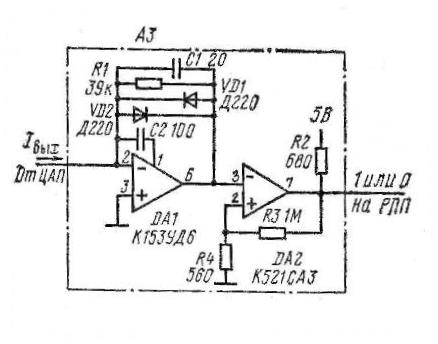

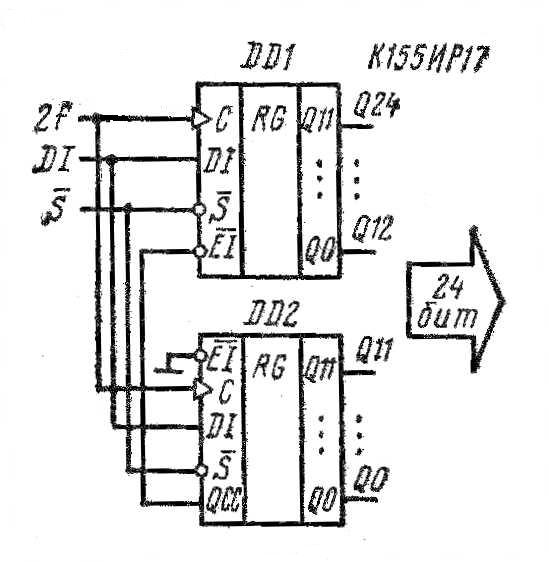

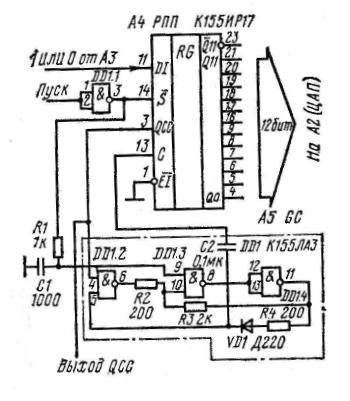

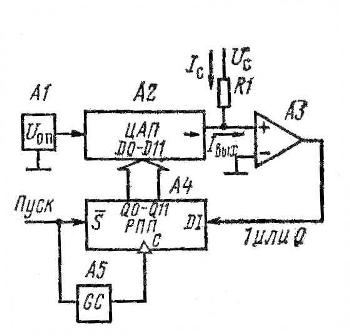

Зарубежные аналоги
- AM2504
Литература
- Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
- Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
- Онлайн справочник chipinfo.ru : К155ИР17 - двенадцатиразрядный регистр последовательного приближения
- Онлайн справочник kiloom.ru : К155ИР17, КМ155ИР17-4
