К155ИР15, КМ155ИР15 - четырехразрядный регистр с тремя состояниями выхода

Микросхема представляет собой четырехразрядный регистр с тремя состояниями выхода. Содержит 173 интегральных элемента. Корпус К155ИР15 типа 238.16-2, масса ≤ 2 г, КМ155ИР15 типа 201.16-6, масса ≤ 2,5 г.

Корпус ИМС К155ИР15

238.16-2 package view
Корпус ИМС К155ИР15

Корпус ИМС КМ155ИР15

201.16-6 package view
Корпус ИМС КМ155ИР15

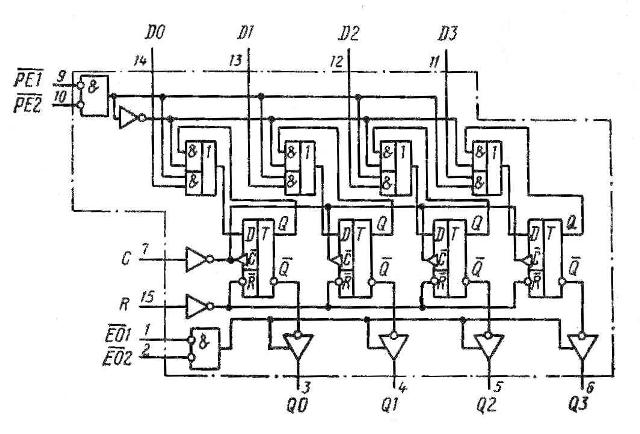

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

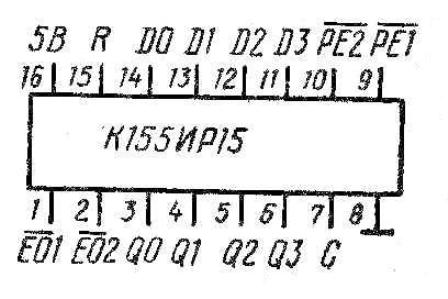

Назначение выводов
№ вывода Назначение
1 управление выходами V1
2 управление выходами V2
3 выход первого разряда Q1
4 выход второго разряда Q2
5 выход третьего разряда Q3
6 выход четвертого разряда Q4
7 вход синхранизации C
8 общий
9 разрешение данных V3
10 разрешение данных V4
11 вход четвертого разряда D4
12 вход третьего разряда D3
13 вход второго разряда D2
14 вход первого разряда D1
15 вход установки нуля
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Ток короткого замыкания -30...-70 мА
Ток потребления ≤ 72 мА
Потребляемая мощность ≤ 378 мВт
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -30…-70 мА
Ток потребления ≤ 72 мА
Выходной ток в состоянии "выключено" ≤ 40 мкА
Потребляемая статическая мощность ≤ 378 мВт
Время задержки распространения при включении:
от вывода 7 до 3, 4, 5, 6 ≤ 31 нс
от вывода 15 до 3, 4, 5, 6 ≤ 27 нс
Время задержки распространения при выключении ≤ 43 нс
Время задержки распространения при переходе из состояния "выключено" в состояние высокого уровня ≤ 30 нс
Время задержки распространения при переходе из состояния "выключено" в состояние низкого уровня ≤ 30 нс
Время задержки распространения при переходе из состояния высокого уровня в состояние "выключено" ≤ 14 нс
Время задержки распространения при переходе из состояния низкого уровня в состояние "выключено" ≤ 20 нс
Коэффициент разветвления 10

Зарубежные аналоги

  • SN74173N
  • SN74173J
