Микросхема представляет собой четырехразрядный универсальный сдвиговый регистр.
Содержит 385 интегральных элементов.
Корпус К155ИР13 типа 239.24-1, масса ≤ 4 г.

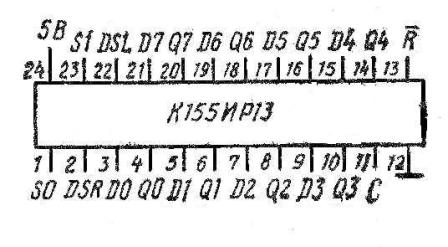

Корпус ИМС К155ИР13
Корпус ИМС К155ИР13

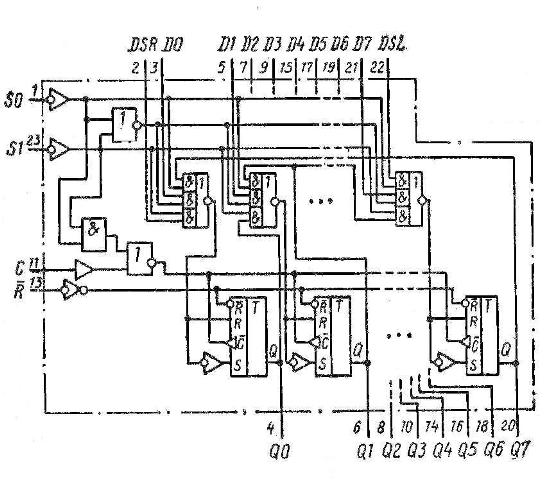

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1
вход режимный S0
2
вход последовательного ввода информации при сдвиге вправо DR
3
вход информационный D0
4
выход Q0
5
вход D1
6
выход Q1
7
вход D2
8
выход Q2
9
вход D3
10
выход Q3
11
вход синхронизации С
12
общий
13
вход инверсный "сброс" R
14
выход Q4
15
вход D4
16
выход Q5
17
вход D5
18
выход Q6
19
вход D6
20
выход Q7
21
вход D7
22
вход последовательного ввода информации при сдвиге влево DL
23
вход режимный S1
24
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Помехоустойчивость
≥ 0,4 В
Входной ток низкого уровня
≤ -1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Ток короткого замыкания
-18...-57 мА
Потребляемая мощность
≤ 609 мВт
Рабочая частота
25 МГц
Электрические параметры
Номинальное напряжение питания
5 В ± 5%
Выходное напряжение низкого уровня
≤ 0,4 В
Выходное напряжение высокого уровня
≥ 2,4 В
Помехоустойчивость при низком и высоком уровнях
≥ 0,4 В
Напряжение на антизвонном диоде
≥ -1,5 В
Входной ток низкого уровня
≤ -1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Ток короткого замыкания
-18…-57 мА
Ток потребления
≤ 116 мА
Потребляемая мощность
≤ 609 мВт
Время задержки распространения при включении по входу "сброс"
≤ 35 нс
Время задержки распространения при выключении
≥ 26 нс
Время установки для входов управления
≥ 30 нс
Рабочая частота
25 МГц
Зарубежные аналоги
SN74198N
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
