К155ИР1, КМ155ИР1 - четырехразрядный универсальный сдвиговый регистр

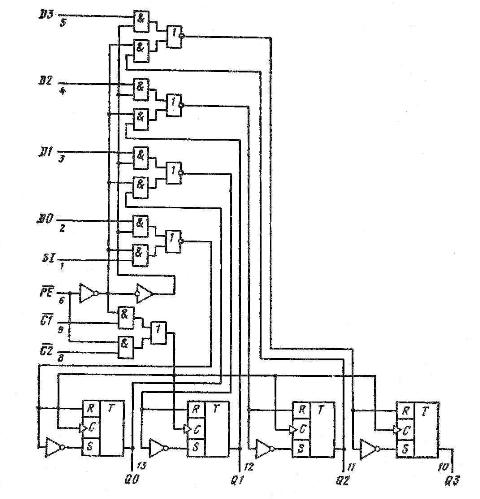

Микросхема представляет собой четырехразрядный универсальный сдвиговый регистр. Содержит 177 интегральных элементов. Корпус К155ИР1 типа 201.14-1, масса ≤ 1 г, КМ155ИР1 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ИР1

201.14-1 package view
Корпус ИМС К155ИР1

Корпус ИМС КМ155ИР1

201.14-8 package view
Корпус ИМС КМ155ИР1

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1 информационный вход V1
2 вход первого разряда D1
3 вход второго разряда D2
4 вход третьего разряда D3
5 вход четвертого разряда D4
6 вход выбора режима V2
7 общий
8 вход синхранизации C2
9 вход синхранизации C1
10 выход четвертого разряда
11 выход третьего разряда
12 выход второго разряда
13 выход первого разряда
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня
по выводам 1-5,8,9 ≤ -1,6 мА
по выводу 6 ≤ -3,2 мА
Входной ток высокого уровня
по выводам 1-5,8,9 ≤ 0,04 мА
по выводу 6 ≤ 0,08 мА
Ток короткого замыкания -18...-57 мА
Ток потребления ≤ 82 мА
Потребляемая мощность ≤ 430 мВт
Электрические

параметры: Номинальное напряжение питания

5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Помехоустойчивость при низком и высоком уровнях ≥ 0,4 В
Напряжение блокировки ≥ -1,5 В
Входной ток низкого уровня:
по входам 1, 2, 3, 4, 5, 8, 9 ≤ -1,6 мА
по входу 6 ≤ -3,2 мА
Входной ток высокого уровня:
по входам 1, 2, 3, 4, 5, 8, 9 ≤ 0,04 мА
по входу 6 ≤ 0,08 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-57 мА
Ток потребления ≤ 82 мА
Потребляемая статическая мощность ≤ 430 мВт
Время задержки распространения при включении от вывода 9 до выводов 10, 11, 12, 13; от вывода 8 до выводов 12, 13, 10, 11 ≤ 35 нс
Время задержки распространения при выключении от выводов 8, 9 до 10, 11, 12, 13 ≥ 35 нс
Время сдвига сигналов управления и синхронизации ≤ 10 нс
Коэффициент разветвления по выходу 10

Зарубежные аналоги

  • SN7495N
  • SN7495J
